Роликовый подшипник 8АВ-1032920 Р3

Подшипник 8АВ-1032920 Р3 — это отечественный роликовый радиальный подшипник, однорядный, без бортов на внутреннем кольце, обозначение основновного исполнения 1032920, размер 100*140*20 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-4
Внутренний диаметр: 100 мм
Наружный диаметр: 140 мм
Ширина: 20 мм
Масса: 1.041 кг

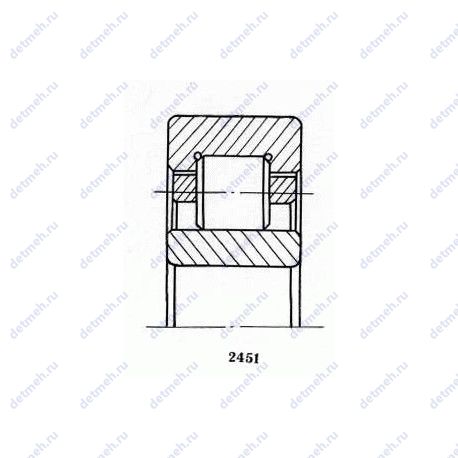

Подшипник 8АВ-1032920 Р3 чертеж — Чертеж подшипника 8АВ-1032920 Р3

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Р3 — Детали из теплоустойчивой (быстрорежущие) стали.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 8АВ-1032920 Р3

Производитель ГПЗ-4

ООО "Завод приборных подшипников"

Классификация:

Основной тип - роликовый радиальный;
Тела качения - ролики;
Нагрузка - радиальная;

Прочие характеристики:

Номер по ГОСТ - 8ав-1032920 р3;
Количество дорожек качения - 1;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 100 мм;
Внешний диаметр - 140 мм;
Ширина (высота) (B) - 20 мм.;
Масса - 1.041 кг;
Ширина наружной обоймы (C) - 20 мм.;

В таблице приведены основные размеры подшипника 8АВ-1032920 Р3, технические характеристики и номинальные значения.

Таблица модификаций подшипника 8АВ-1032920 Р3

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1032920	Основное исполнение.	100	140	20	0.88
1032920 ДТ	Температура отпуска: 200°, Рабочая температура: 160°. Сепаратор из алюминиевого сплава..	100	140	20	0.88
55 1032920 Р	Детали из теплоустойчивой (быстрорежущие) стали..	100	140	20	1.04
5 1032920 Р8	Детали из теплоустойчивой (быстрорежущие) стали..	100	140	20	1.041
6-1032920 Р6	Детали из теплоустойчивой (быстрорежущие) стали..	100	140	20	0.929
06-1032920 Р6	Детали из теплоустойчивой (быстрорежущие) стали..	100	140	20	0.929
88 1032920 Р3	Детали из теплоустойчивой (быстрорежущие) стали..	100	140	20	0.929
78 1032920 Р3	Детали из теплоустойчивой (быстрорежущие) стали..	100	140	20	0.929
6-1032920 ОР3	Детали из теплоустойчивой (быстрорежущие) стали..	100	140	20	0.929
56 1032920 Р9	Детали из теплоустойчивой (быстрорежущие) стали..	100	140	20	1.04
56 1032920 Р8	Детали из теплоустойчивой (быстрорежущие) стали..	100	140	20	1.041
56 1032920 Р7	Детали из теплоустойчивой (быстрорежущие) стали..	100	140	20	1.041
56-1032920 Р6	Детали из теплоустойчивой (быстрорежущие) стали..	100	140	20	0.929
56 1032920 Р4	Детали из теплоустойчивой (быстрорежущие) стали..	100	140	20	1.017
7АВ-1032920 Р3	Детали из теплоустойчивой (быстрорежущие) стали..	100	140	20	1.041
56 1032920 Р12	Детали из теплоустойчивой (быстрорежущие) стали..	100	140	20	1.04
56 1032920 Р11	Детали из теплоустойчивой (быстрорежущие) стали..	100	140	20	0.929
56 1032920 Р10	Детали из теплоустойчивой (быстрорежущие) стали..	100	140	20	1.04
75 1032920 Д1Т3	Температура отпуска: 300°, Рабочая температура: 250°. Сепаратор из алюминиевого сплава..	100	140	20	0.881
7А-1032920 Д1Т3	Температура отпуска: 300°, Рабочая температура: 250°. Сепаратор из алюминиевого сплава..	100	140	20	0.881
6 1032920 0Р3.Р6	Детали из теплоустойчивой (быстрорежущие) стали..	100	140	20	1.041

Модификации подшипника 8АВ-1032920 Р3 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
1002920	100	140	20
