Роликовый подшипник 847967XMУ

Подшипник 847967XMУ — это отечественный роликовый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 847967, размер 333.375*469.9*166.688 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 333.375 мм
Наружный диаметр: 469.9 мм
Ширина: 166.688 мм
Масса: 91.732 кг

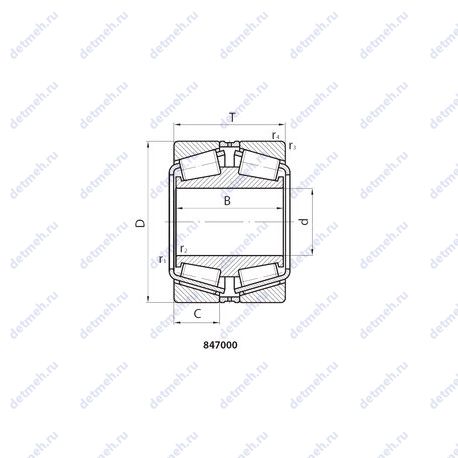

Подшипник 847967XMУ чертеж — Чертеж подшипника 847967XMУ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс У — Дополнительные технические требования

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 847967XMУ

Производитель ЕРК

Пропускная способность:

Частота вращения предельная при пластичной смазке - 630 об/мин;
Грузоподъемность статическая - 5910 кн;
Грузоподъемность динамическая - 2400 кн;

Прочие характеристики:

Размер (r4 min.) - 3.3 мм.;
Размер (r3 min.) - 3.3 мм.;
Размер (r2 min.) - 3.3 мм.;
Размер (r1 min.) - 3.3 мм.;
Номер по ГОСТ - 847967xmу;
Уплотнение - нет;
Количество дорожек качения - 2;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 166.688 мм.;
Масса - 91.732 кг;
Ширина наружной обоймы (C) - 71.438 мм.;
Ширина рабочая (T) - 166.688 мм.;
Внешний диаметр - 469.9 мм., 469.9;
Внутренний диаметр - 333.375 мм., 333.375;

Исходные данные для расчета:

Расчетный коэффициент (Y2) - 3;
Расчетный коэффициент (Y1) - 2;
Расчетный коэффициент (Y0) - 1.97;
Расчетный коэффициент (e) - 0.33;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 847967XMУ, технические характеристики и номинальные значения.

Таблица модификаций подшипника 847967XMУ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
847967ЛMУ	Сепаратор из латуни.. Дополнительные технические требования.	333.375	469.9	166.688	94.7
847967 ЛУ	Сепаратор из латуни.. Дополнительные технические требования.	333.38	469.90	166.69	94.70
6 847967 ЛУ	Сепаратор из латуни.. Дополнительные технические требования.	333.38	469.90	166.69	94.70
6 847967 ЛКУ	Сепаратор из латуни.. Дополнительные технические требования. Штампованный сепаратор из черных металлов..	333.38	469.90	166.69	94.70
6 847967 ХМУ	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Дополнительные технические требования. Модифицированный контакт..	333.38	469.90	166.69	94.70

Модификации подшипника 847967XMУ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
