Подшипник 8222Н ГОСТ
Модификация 8222Н — это отечественный шариковый упорный подшипник, однорядный, комплектный, с сепаратором, основное конструктивное исполнение - 8222.
Импортный аналог - 51222.
Размер подшипника: 110*160*38 мм.
Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 110 мм
Наружный диаметр: 160 мм
Ширина: 38 мм
Масса: 2.57 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 8222Н
Суффикс Н — Детали из теплостойкой стали
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 8222Н
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 8222 | Основное исполнение. | 110 | 160 | 38 | 2.46 |
| 5 8222 | 110 | 160 | 38 | 2.69 | |
| 6 8222 | 110 | 160 | 38 | 2.69 | |
| 8 222 Л | Сепаратор из латуни. | 110 | 200 | 38 | 4.50 |
| 8222 НЛ | Сепаратор из латуни. Детали из теплостойкой стали | 110 | 160 | 38 | 2.73 |
| 8222Г | Сепаратор из черных металлов. | 110 | 160 | 38 | 2.66 |
| 8222Ю | Все детали или часть деталей из нержавеющей стали. | 110 | 160 | 38 | 2.66 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 8222Н
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГОСТ | 8222Н | 110 | 160 | 38 | ГОСТ |
| FBJ | 51222 | 110 | 160 | 38 | ISO |
| CX | 51222 | 110 | 160 | 38 | ISO |
| KOYO | 51222 | 110 | 160 | 38 | ISO |
| NSK | 51222 | 110 | 160 | 38 | ISO |
| NACHI | 51222 | 110 | 160 | 38 | ISO |
| SKF | 51222 | 110 | 160 | 38 | ISO |
| ISB | 51222 | 110 | 160 | 38 | ISO |
| AST | 51222 | 110 | 160 | 38 | ISO |
| FAG | 51222 | 110 | 160 | 38 | ISO |
| CRAFT | 51222 | 110 | 160 | 38 | ISO |
| NTN | 51222 | 110 | 160 | 38 | ISO |
| ISO | 51222 | 110 | 160 | 38 | ISO |
| ROLEK | 51222 | 110 | 160 | 38 | ISO |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица взаимозаменяемостей подшипника 8222Н
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

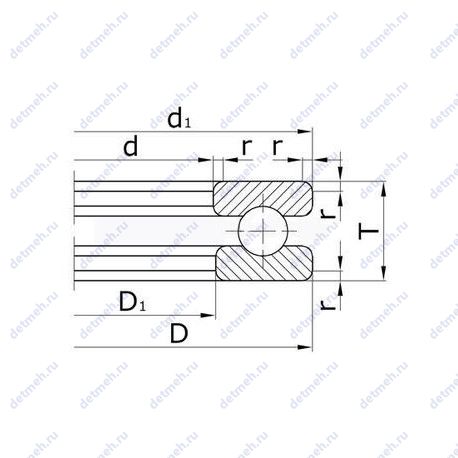

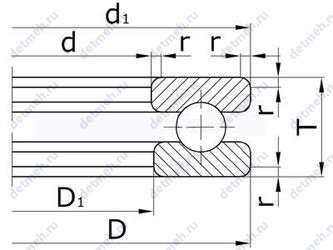

Таблица размеров и характеристик подшипника 8222Н
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГОСТ
Классификация:
- Основной тип - шариковый упорный;
- Тела качения - шарики;
- Нагрузка - осевая;
Прочие характеристики:
- Номер по - 8222н;
- Импортный аналог - 51222;
- (d) диаметр отверстия тугого кольца. мм - 110;
- (D1) диаметр отверстия свободного кольца. мм - 113;
Габаритные и посадочные размеры:
- Радиус наружней фаски - 2;
- Масса - 2.57 кг;
- (D) наружный диаметр свободного кольца. мм - 160;
- (T) высота подшипника. мм - 38;
- (d1) наружный диаметр тугого кольца. мм - 160;
