Подшипник 8120Н ГОСТ
Модификация 8120Н — это отечественный шариковый упорный подшипник, однорядный, комплектный, с сепаратором, основное конструктивное исполнение - 8120.
Импортный аналог - 51120.
Размер подшипника: 100*135*25 мм.
Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 100 мм
Наружный диаметр: 135 мм
Ширина: 25 мм
Масса: 0.99 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 8120Н
Суффикс Н — Детали из теплостойкой стали
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 8120Н
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 8120 | Основное исполнение. | 100 | 135 | 25 | 0.97 |
| 2-8120 | 100 | 135 | 25 | 0.993 | |
| 4 8120 | 100 | 135 | 25 | 0.99 | |
| 5 8120 | 100 | 135 | 25 | 0.99 | |
| 6 8120 | 100 | 135 | 25 | 0.99 | |
| 8120 Л | Сепаратор из латуни. | 100 | 135 | 25 | 0.99 |
| 8120 Л1 | Сепаратор из латуни. | 100 | 135 | 25 | 1.08 |
| 8120 НЛ | Сепаратор из латуни. Детали из теплостойкой стали | 100 | 135 | 25 | 0.99 |
| 6 8120 НЛ1Ш1 | Нормы шумности Сепаратор из латуни. Детали из теплостойкой стали | 100 | 135 | 25 | 0.99 |
| 6 8120 НЛ1Ш | Нормы шумности Сепаратор из латуни. Детали из теплостойкой стали | 100 | 135 | 25 | 0.99 |
| 8120 Д | Сепаратор из алюминиевого сплава. | 100 | 135 | 25 | 0.99 |
| 8120 К | «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита | 100 | 135 | 25 | 0.99 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 8120Н
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГОСТ | 8120Н | 100 | 135 | 25 | ГОСТ |
| FBJ | 51120 | 100 | 135 | 25 | ISO |
| CX | 51120 | 100 | 135 | 25 | ISO |
| KOYO | 51120 | 100 | 135 | 25 | ISO |
| NSK | 51120 | 100 | 135 | 25 | ISO |
| NACHI | 51120 | 100 | 135 | 25 | ISO |
| SKF | 51120 | 100 | 135 | 25 | ISO |
| ISB | 51120 | 100 | 135 | 25 | ISO |
| AST | 51120 | 100 | 135 | 25 | ISO |
| FAG | 51120 | 100 | 135 | 25 | ISO |
| NKE | 51120 | 100 | 135 | 25 | ISO |
| CRAFT | 51120 | 100 | 135 | 25 | ISO |
| NTN | 51120 | 100 | 135 | 25 | ISO |
| NTN-SNR | 51120 | 100 | 135 | 25 | ISO |
| ISO | 51120 | 100 | 135 | 25 | ISO |
| ROLEK | 51120 | 100 | 135 | 25 | ISO |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица взаимозаменяемостей подшипника 8120Н
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 8120 | 100 | 135 | 25 | |||
| 2-8120 | 100 | 135 | 25 | |||
| 4 8120 | 100 | 135 | 25 | |||
| 5 8120 | 100 | 135 | 25 | |||
| 6 8120 | 100 | 135 | 25 | |||
| 8120 Л | 100 | 135 | 25 | Сепаратор из латуни | ||
| 8120 Л1 | 100 | 135 | 25 | Сепаратор из латуни | ||
| 8120 НЛ | 100 | 135 | 25 | Сепаратор из латуни | ||
| 6 8120 НЛ1Ш1 | 100 | 135 | 25 | Сепаратор из латуни | ||
| 6 8120 НЛ1Ш | 100 | 135 | 25 | Сепаратор из латуни | ||
| 8120 Д | 100 | 135 | 25 | Сепаратор из алюминиевого сплава | ||
| 8120 К | 100 | 135 | 25 | Проточка на внешнем кольце для смазки |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

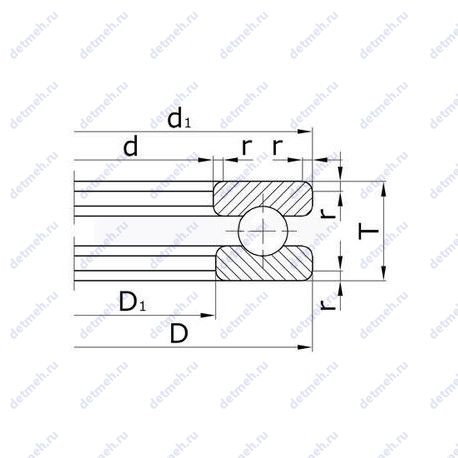

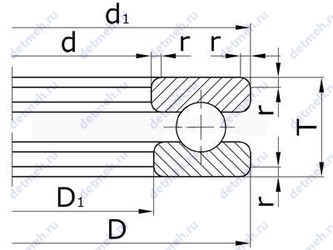

Таблица размеров и характеристик подшипника 8120Н
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГОСТ
Классификация:
- Основной тип - шариковый упорный;
- Тела качения - шарики;
- Нагрузка - осевая;
Прочие характеристики:
- Номер по - 8120н;
- Импортный аналог - 51120;
- (d) диаметр отверстия тугого кольца. мм - 100;
- (D1) диаметр отверстия свободного кольца. мм - 102;
Габаритные и посадочные размеры:
- Радиус наружней фаски - 1.5;
- Масса - 0.99 кг;
- (D) наружный диаметр свободного кольца. мм - 135;
- (T) высота подшипника. мм - 25;
- (d1) наружный диаметр тугого кольца. мм - 135;
