Шариковый подшипник 8109Н

Подшипник 8109Н — это отечественный шариковый упорный подшипник, однорядный, комплектный, с сепаратором, обозначение основновного исполнения 8109, размер 45*65*14 мм.
Импортный аналог - 51109.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 45 мм
Наружный диаметр: 65 мм
Ширина: 14 мм
Масса: 0.15 кг

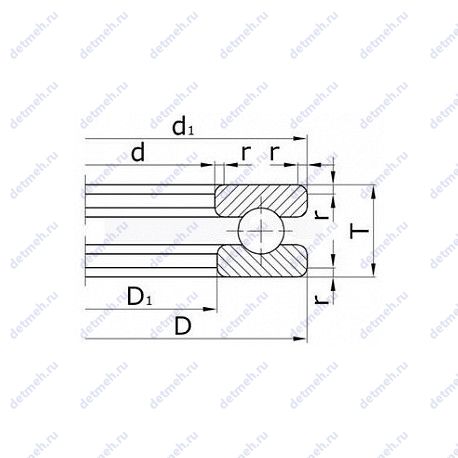

Подшипник 8109Н чертеж — Чертеж подшипника 8109Н

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Н — Детали из теплостойкой стали

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 8109Н

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шариковый упорный;
Тела качения - шарики;
Нагрузка - осевая;

Прочие характеристики:

Номер по - 8109н;
Импортный аналог - 51109;
(d) диаметр отверстия тугого кольца. мм - 45;
(D1) диаметр отверстия свободного кольца. мм - 47;

Габаритные и посадочные размеры:

Радиус наружней фаски - 1;
Масса - 0.15 кг;
(D) наружный диаметр свободного кольца. мм - 65;
(T) высота подшипника. мм - 14;
(d1) наружный диаметр тугого кольца. мм - 65;

В таблице приведены основные размеры подшипника 8109Н, технические характеристики и номинальные значения.

Таблица модификаций подшипника 8109Н

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
8109	Основное исполнение.	45	65	14	0.15
2 8109	Шариковый упорный подшипник, однорядный, комплектный, с сепаратором.	45	65	14	0.15
4 8109	Шариковый упорный подшипник, однорядный, комплектный, с сепаратором.	45	65	14	0.15
5 8109	Шариковый упорный подшипник, однорядный, комплектный, с сепаратором.	45	65	14	0.15
6 8109	Шариковый упорный подшипник, однорядный, комплектный, с сепаратором.	45	65	14	0.15
8109 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	45	65	14	0.15
8109 С	Шариковый упорный подшипник, однорядный, комплектный, с сепаратором.	45	65	14	0.148
8109 Ю	Все детали или часть деталей из нержавеющей стали..	45	65	14	0.15
6 8109 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	45	65	14	0.15
В0 8109 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	45	65	14	0.15
5 8109 НЛ1Ш2	Нормы шумности. Сепаратор из латуни.. Детали из теплостойкой стали.	45	65	14	0.15

Модификации подшипника 8109Н - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 8109Н

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГОСТ	8109Н	45	65	14	ГОСТ
FBJ	51109	45	65	14	ISO
CX	51109	45	65	14	ISO
KOYO	51109	45	65	14	ISO
NSK	51109	45	65	14	ISO
NACHI	51109	45	65	14	ISO
SKF	51109	45	65	14	ISO
ISB	51109	45	65	14	ISO
AST	51109	45	65	14	ISO
INA	51109	45	65	14	ISO
FAG	51109	45	65	14	ISO
NKE	51109	45	65	14	ISO
CRAFT	51109	45	65	14	ISO
ZEN	51109	45	65	14	ISO
NTN	51109	45	65	14	ISO
NTN-SNR	51109	45	65	14	ISO
ISO	51109	45	65	14	ISO
ROLEK	51109	45	65	14	ISO

Аналог подшипника 8109Н — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
