Подшипник 8102Н ГОСТ

Модификация 8102Н — это отечественный шариковый упорный подшипник, однорядный, комплектный, с сепаратором, основное конструктивное исполнение - 8102.
Импортный аналог - 51102.
Размер подшипника: 15*28*9 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренд: ГОСТ
  3. Внутренний диаметрВнутренний диаметр: 15 мм
  4. Наружный диаметрНаружный диаметр: 28 мм
  5. ШиринаШирина: 9 мм
  6. МассаМасса: 0.02 кг

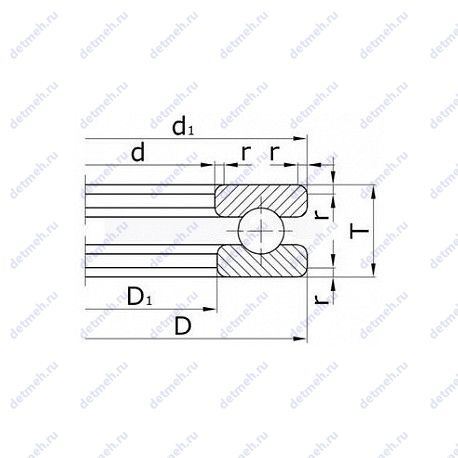

Подшипник 8102Н чертеж
Чертеж подшипника 8102Н

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения 8102Н

Суффикс Н — Детали из теплостойкой стали

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника 8102Н

НомерТехнические требованияd,ммD,ммB,ммm,кг
8102Основное исполнение.152890.024
5 8102152890.02
5 8102 АПовышенная грузоподъемность
152890.02
6 8102152890.02
6 8102 АПовышенная грузоподъемность
152890.02
8102 АПовышенная грузоподъемность
152890.02
8102 К«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита
152890.02
8102 С152890.0242
8102 ЮВсе детали или часть деталей из нержавеющей стали.
152890.02
В0-8102 К152890.024
ВО-8102 К152890.024
4 8102152890.02
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 8102Н

БрендНомерd,ммD,ммB,ммСтандарт
ГОСТ8102Н15289ГОСТ
FBJ5110215289ISO
CX5110215289ISO
KOYO5110215289ISO
NSK5110215289ISO
NACHI5110215289ISO
SKF5110215289ISO
ISB5110215289ISO
AST5110215289ISO
INA5110215289ISO
FAG5110215289ISO
NKE5110215289ISO
CRAFT5110215289ISO
ZEN5110215289ISO
NTN5110215289ISO
NTN-SNR5110215289ISO
ISO5110215289ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 8102Н

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
810215289
5 810215289
5 8102 А15289Повышенной грузоподъёмности
6 810215289
6 8102 А15289Повышенной грузоподъёмности
8102 А15289Повышенной грузоподъёмности
8102 К15289Проточка на внешнем кольце для смазки
8102 С15289
8102 Ю15289Все детали или часть деталей из нержавеющей стали
В0-8102 К15289Проточка на внешнем кольце для смазки
ВО-8102 К15289Проточка на внешнем кольце для смазки
4 810215289
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 8102Н

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГОСТ

Классификация:

  • Основной тип - шариковый упорный;
  • Тела качения - шарики;
  • Нагрузка - осевая;

Прочие характеристики:

  • Номер по - 8102н;
  • Импортный аналог - 51102;
  • (d) диаметр отверстия тугого кольца. мм - 15;
  • (D1) диаметр отверстия свободного кольца. мм - 16;

Габаритные и посадочные размеры:

  • Радиус наружней фаски - 0.5;
  • Масса - 0.02 кг;
  • (D) наружный диаметр свободного кольца. мм - 28;
  • (T) высота подшипника. мм - 9;
  • (d1) наружный диаметр тугого кольца. мм - 28;
×
