Подшипник 8101Н ГОСТ
Модификация 8101Н — это отечественный шариковый упорный подшипник, однорядный, комплектный, с сепаратором, основное конструктивное исполнение - 8101.
Импортный аналог - 51101.
Размер подшипника: 12*26*9 мм.
Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 12 мм
Наружный диаметр: 26 мм
Ширина: 9 мм
Масса: 0.02 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 8101Н
Суффикс Н — Детали из теплостойкой стали
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 8101Н
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 8101 | Основное исполнение. | 12 | 26 | 9 | 0.022 |
| 5 8101 | 12 | 26 | 9 | 0.02 | |
| 6 8101 | 12 | 26 | 9 | 0.02 | |
| 6 8101 А | Повышенная грузоподъемность | 12 | 26 | 9 | 0.02 |
| 8101 А | Повышенная грузоподъемность | 12 | 26 | 9 | 0.02 |
| 8101 К | «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита | 12 | 26 | 9 | 0.02 |
| 8101 Ю | Все детали или часть деталей из нержавеющей стали. | 12 | 26 | 9 | 0.02 |
| 8101 ЮТ | Температура отпуска: 200°, Рабочая температура: 160° Все детали или часть деталей из нержавеющей стали. | 12 | 26 | 9 | 0.02 |
| 4 8101 | 12 | 26 | 9 | 0.02 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 8101Н
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГОСТ | 8101Н | 12 | 26 | 9 | ГОСТ |
| FBJ | 51101 | 12 | 26 | 9 | ISO |
| CX | 51101 | 12 | 26 | 9 | ISO |
| KOYO | 51101 | 12 | 26 | 9 | ISO |
| NSK | 51101 | 12 | 26 | 9 | ISO |
| NACHI | 51101 | 12 | 26 | 9 | ISO |
| SKF | 51101 | 12 | 26 | 9 | ISO |
| ISB | 51101 | 12 | 26 | 9 | ISO |
| AST | 51101 | 12 | 26 | 9 | ISO |
| INA | 51101 | 12 | 26 | 9 | ISO |
| FAG | 51101 | 12 | 26 | 9 | ISO |
| NKE | 51101 | 12 | 26 | 9 | ISO |
| CRAFT | 51101 | 12 | 26 | 9 | ISO |
| ZEN | 51101 | 12 | 26 | 9 | ISO |
| NTN | 51101 | 12 | 26 | 9 | ISO |
| NTN-SNR | 51101 | 12 | 26 | 9 | ISO |
| ISO | 51101 | 12 | 26 | 9 | ISO |
| ROLEK | 51101 | 12 | 26 | 9 | ISO |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица применяемости подшипника 8101Н
Трактор МТЗ-50ПЛ Двигатель вал регулятора числа оборотов Трактор МТЗ-5М Двигатель вал регулятора числа оборотов Трактор МТЗ-5МС Двигатель вал регулятора числа оборотов Трактор Т-40 Насос топливный регулятор Трактор Т-40А Насос топливный регулятор
Применяемость — это области или различные узлы агрегатов, в которых подшипник может быть установлен согласно техническим условиям. Каждая конкретная область или узел имеет свои требования к подшипнику: рабочая нагрузка, предельная скорость вращения, температурный диапазон, допуски по шуму, вибрации и других факторов. При выборе подшипника, важно учитывать его применимость заявленную производителем, чтобы обеспечить продолжительную и эффективную работу подшипника в установленной среде и условиях эксплуатации.
Таблица взаимозаменяемостей подшипника 8101Н
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 8101 | 12 | 26 | 9 | |||
| 5 8101 | 12 | 26 | 9 | |||
| 6 8101 | 12 | 26 | 9 | |||
| 6 8101 А | 12 | 26 | 9 | Повышенной грузоподъёмности | ||
| 8101 А | 12 | 26 | 9 | Повышенной грузоподъёмности | ||
| 8101 К | 12 | 26 | 9 | Проточка на внешнем кольце для смазки | ||
| 8101 Ю | 12 | 26 | 9 | Все детали или часть деталей из нержавеющей стали | ||
| 8101 ЮТ | 12 | 26 | 9 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| 4 8101 | 12 | 26 | 9 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 8101Н
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГОСТ
Классификация:
- Основной тип - шариковый упорный;
- Тела качения - шарики;
- Нагрузка - осевая;
Прочие характеристики:
- Номер по - 8101н;
- Импортный аналог - 51101;
- (d) диаметр отверстия тугого кольца. мм - 12;
- (D1) диаметр отверстия свободного кольца. мм - 13;

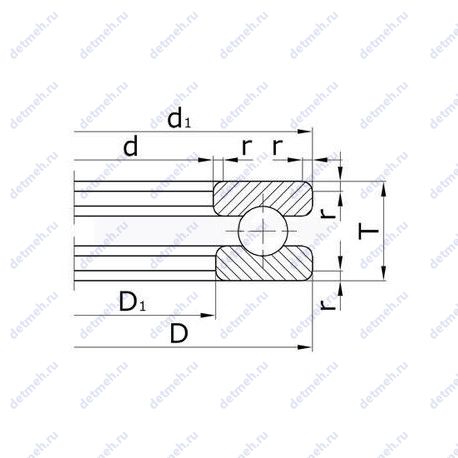

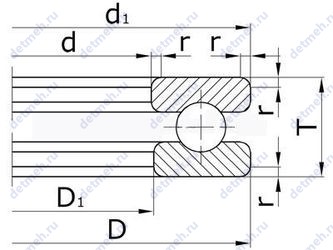

Габаритные и посадочные размеры:
- Радиус наружней фаски - 0.5;
- Масса - 0.02 кг;
- (D) наружный диаметр свободного кольца. мм - 26;
- (T) высота подшипника. мм - 9;
- (d1) наружный диаметр тугого кольца. мм - 26;
