Подшипник 8100Н ГОСТ

Модификация 8100Н — это отечественный шариковый упорный подшипник, однорядный, комплектный, с сепаратором, основное конструктивное исполнение - 8100.
Импортный аналог - 51100.
Размер подшипника: 10*24*9 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренд: ГОСТ
  3. Внутренний диаметрВнутренний диаметр: 10 мм
  4. Наружный диаметрНаружный диаметр: 24 мм
  5. ШиринаШирина: 9 мм
  6. МассаМасса: 0.02 кг

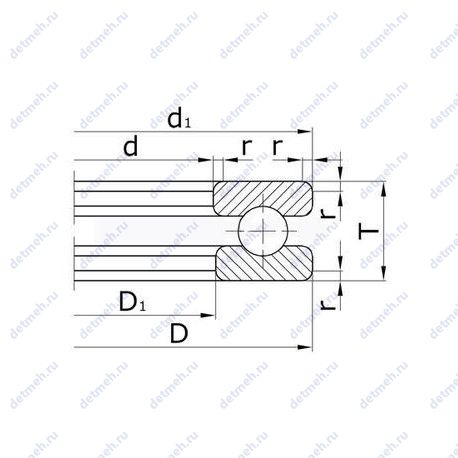

Подшипник 8100Н чертеж
Чертеж подшипника 8100Н

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения 8100Н

Суффикс Н — Детали из теплостойкой стали

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника 8100Н

НомерТехнические требованияd,ммD,ммB,ммm,кг
8100Основное исполнение.102490.02
2 8100102490.02
4 8100102490.02
5 8100102490.02
5 8100 К102490.02
6 8100102490.02
8100 АПовышенная грузоподъемность
102490.02
8100 К«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита
102490.02
8100 С102490.02
8100 Т2Температура отпуска: 250°, Рабочая температура: 200°
102490.0202
8100 ЮВсе детали или часть деталей из нержавеющей стали.
102490.02
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 8100Н

БрендНомерd,ммD,ммB,ммСтандарт
ГОСТ8100Н10249ГОСТ
FBJ5110010249ISO
CX5110010249ISO
KOYO5110010249ISO
NSK5110010249ISO
NACHI5110010249ISO
SKF5110010249ISO
ISB5110010249ISO
AST5110010249ISO
INA5110010249ISO
FAG5110010249ISO
NKE5110010249ISO
CRAFT5110010249ISO
ZEN5110010249ISO
NTN5110010249ISO
NTN-SNR5110010249ISO
ISO5110010249ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 8100Н

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
810010249
2 810010249
4 810010249
5 810010249
5 8100 К10249Проточка на внешнем кольце для смазки
6 810010249
8100 А10249Повышенной грузоподъёмности
8100 К10249Проточка на внешнем кольце для смазки
8100 С10249
8100 Т210249Для повышенных температур
8100 Ю10249Все детали или часть деталей из нержавеющей стали
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 8100Н

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГОСТ

Классификация:

  • Основной тип - шариковый упорный;
  • Тела качения - шарики;
  • Нагрузка - осевая;

Прочие характеристики:

  • Номер по - 8100н;
  • Импортный аналог - 51100;
  • (d) диаметр отверстия тугого кольца. мм - 10;
  • (D1) диаметр отверстия свободного кольца. мм - 11;

Габаритные и посадочные размеры:

  • Радиус наружней фаски - 0.5;
  • Масса - 0.02 кг;
  • (D) наружный диаметр свободного кольца. мм - 24;
  • (T) высота подшипника. мм - 9;
  • (d1) наружный диаметр тугого кольца. мм - 24;
×
