Шариковый подшипник 8-31688/630

Подшипник 8-31688/630 — это отечественный шариковый упорно-радиальный подшипник, однорядный, обозначение основновного исполнения 31688/630, размер 630*780*112 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-1
Внутренний диаметр: 630 мм
Наружный диаметр: 780 мм
Ширина: 112 мм
Масса: 112 кг

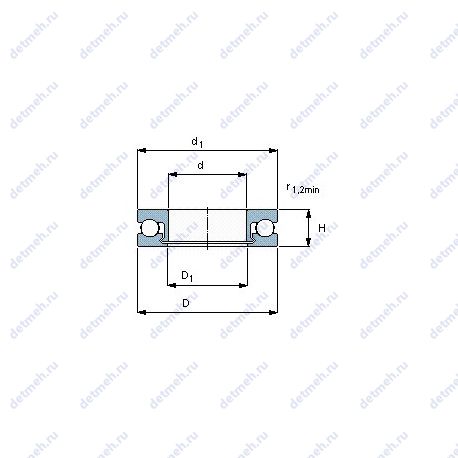

Подшипник 8-31688/630 чертеж — Чертеж подшипника 8-31688/630

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 8-31688/630

Производитель ГПЗ-1

ОАО "Московский подшипник"

Классификация:

Обозначение: 8 31688/630
Основной тип: шариковый упорный
Нагрузка: осевая
Тела качения: шарики

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке: 260
n oil (1/min) Ном. частота вращен. при жидк. смазке: 390
Co (kN) Грузоподъемность статическая: 3770
C (kN) Грузоподъемность динамическая: 535

Прочие характеристики:

N шариков Количество шариков: 36
d шарика (мм) Диаметр шарика: 50.8
Материал Марка стали: шх-15
ГОСТ: ту 37.006.154
Уплотнение: нет
Количество дорожек качения: 1
Номер по ГОСТ: 8-31688/630

Габаритные и посадочные размеры:

m (кг) Масса: 112
В (мм) Ширина: 112
D (мм) Наружный диаметр: 780
d (мм) Внутренний диаметр: 630
Высота (H): 112 мм.
Масса: 112 кг
Внешний диаметр: 780. мм
Внутренний диаметр: 630. мм

В таблице приведены основные размеры подшипника 8-31688/630, технические характеристики и номинальные значения.

Таблица модификаций подшипника 8-31688/630

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
31688/630	Основное исполнение.	630	780	112	112
6 31688/630	Шариковый упорно-радиальный подшипник, однорядный.	630	780	112	112
31688/630 ХК	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	630	780	112	112

Модификации подшипника 8-31688/630 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия
31688/630	630	780	112
31688/630 ХК	630	780	112	Проточка на внешнем кольце для смазки
6 31688/630	630	780	112
