Подшипник 113656 ГОСТ
113656 — это отечественный роликовый радиальный подшипник, двухрядный, с коническим отверстием, является основным конструктивным исполнением.
Импортный аналог - 22356VMKW33.
Размер подшипника: 280*580*175 мм.
Стандарт: ГОСТ
Бренд: ГПЗ-1
Внутренний диаметр: 280 мм
Наружный диаметр: 580 мм
Ширина: 175 мм
Масса: 239 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 113656
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 113656
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 3656 | 280 | 580 | 175 | |||
| 53656 | 280 | 580 | 175 | |||
| 153656 | 280 | 580 | 175 | |||
| 153656Н | 280 | 580 | 175 | |||
| 30 113656 | 280 | 580 | 175 | |||
| 30 3656 | 280 | 580 | 175 | |||
| 3656 АН | 280 | 580 | 175 | Повышенной грузоподъёмности | ||
| 3656 Н | 280 | 580 | 175 | |||
| 53656Н | 280 | 580 | 175 | |||
| 8 113656 | 280 | 580 | 175 | |||
| 8 3656 | 280 | 580 | 175 | |||
| 3656 АМН | 280 | 580 | 175 | Повышенной грузоподъёмности | ||
| 20 3656 | 280 | 580 | 175 | |||
| 6 3656 НШ1 | 280 | 580 | 175 | |||
| 6 3656 НШ | 280 | 580 | 175 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

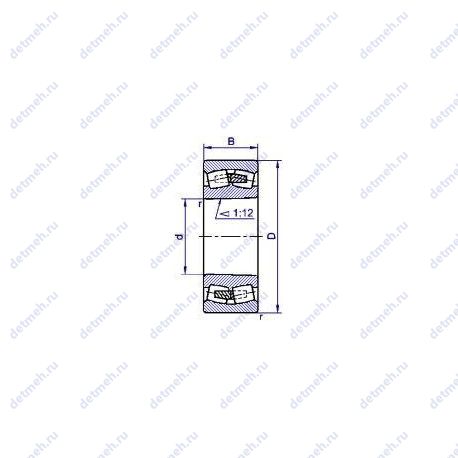

Таблица размеров и характеристик подшипника 113656
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГПЗ-1
ГПЗ-1 — ОАО "Московский подшипник"
Классификация:
- Основной тип - роликовый радиальный сферический;
- Тела качения - ролики;
- Нагрузка - радиальная;
- Тип - сферический;
- Форма роликов - бочкообразные;
- Обозначение - 113656;
Прочие характеристики:
- Номер по ГОСТ - 113656;
- Размеры. мм - 280x580x175;
- Импортный аналог - 22356k;
- ГОСТ - ГОСТ 520;
- Материал Марка стали - шх-15;
- dxl (мм) Размеры ролика - 68х63.461;
- N роликов Количество роликов - 34;
Габаритные и посадочные размеры:
- Внутренний диаметр - 280 мм;
- Внешний диаметр - 580 мм;
- Ширина (высота) (B) - 175;
- Радиус наружней фаски - 8;
- Масса - 239 кг;
- d (мм) Внутренний диаметр - 280;
- D (мм) Наружный диаметр - 580;
- В (мм) Ширина - 175;
- m (кг) Масса - 231.0;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 3150;
- Co (kN) Грузоподъемность статическая - 4910;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 700;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 560;
