Подшипник 113640 ГОСТ

113640 — это отечественный роликовый радиальный подшипник, двухрядный, с коническим отверстием, является основным конструктивным исполнением.
Импортный аналог - 22340VMKW33C3.
Размер подшипника: 200*420*138 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренды: ГПЗ-11,ГПЗ-23,ГПЗ-24 Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 200 мм
  4. Наружный диаметрНаружный диаметр: 420 мм
  5. ШиринаШирина: 138 мм
  6. МассаМасса: 91.70 кг

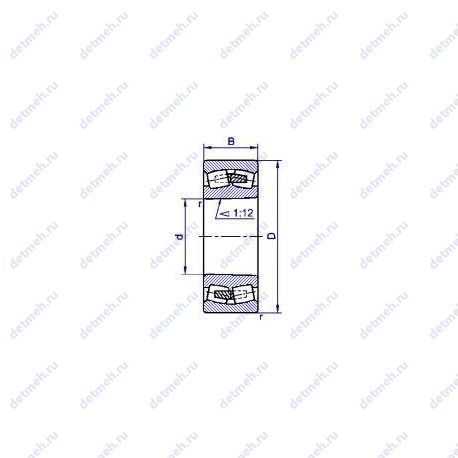

Подшипник 113640 чертеж
Чертеж подшипника 113640

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 113640

НомерТехнические требованияd,ммD,ммB,ммm,кг
113640 АПовышенная грузоподъемность
20042013891.70
113640 АМНКПовышенная грузоподъемность
Модифицированный контакт.
Детали из теплостойкой стали
20042013891
113640 АНПовышенная грузоподъемность
Детали из теплостойкой стали
20042013891.70
113640 НДетали из теплостойкой стали
20042013891.7
30-11364020042013891.7
30 113640 АПовышенная грузоподъемность
20042013892
113640 АМНПовышенная грузоподъемность
Модифицированный контакт.
Детали из теплостойкой стали
20042013891.70
113640 АМПовышенная грузоподъемность
Модифицированный контакт.
20042013891.70
30 113640 АНПовышенная грузоподъемность
Детали из теплостойкой стали
20042013891.70
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 113640

БрендНомерd,ммD,ммB,ммСтандарт
ГПЗ-23113640200420138ГОСТ
ГПЗ-11113640200420138ГОСТ
ГПЗ-24113640200420138ГОСТ
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 113640

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
3640200420138
53640200420138
153640200420138
113640 А200420138Повышенной грузоподъёмности
113640 АМНК200420138Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
113640 АН200420138Повышенной грузоподъёмности
113640 Н200420138
153640Н200420138
30-113640200420138
30 113640 А200420138Повышенной грузоподъёмности
3640 А200420138Повышенной грузоподъёмности
3640 АД200420138Сепаратор из алюминиевого сплава
Повышенной грузоподъёмности
3640 АН200420138Повышенной грузоподъёмности
3640 АНУ200420138Повышенной грузоподъёмности
Специальные тех. требования
3640 Л200420138Сепаратор из латуни
3640 НУ200420138Специальные тех. требования
3640 Ю200420138Все детали или часть деталей из нержавеющей стали
3640 Н200420138
53640Н200420138
113640 АМН200420138Повышенной грузоподъёмности
113640 АМ200420138Повышенной грузоподъёмности
30 113640 АН200420138Повышенной грузоподъёмности
30 3640 А200420138Повышенной грузоподъёмности
3640 АМНУ200420138Повышенной грузоподъёмности
Специальные тех. требования
3640 АМН200420138Повышенной грузоподъёмности
6 3640 НШ1200420138
6 3640 НШ200420138
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 113640

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ-23

ГПЗ-23 — ЗАО "Вологодский подшипниковый завод"

Классификация:

  • Обозначение - 113640;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • Материал Марка стали - шх-15;
  • dxl (мм) Размеры ролика - 52х50.591;
  • N роликов Количество роликов - 32;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 200;
  • D (мм) Наружный диаметр - 420;
  • В (мм) Ширина - 138;
  • m (кг) Масса - 91.7000;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 2010;
  • Co (kN) Грузоподъемность статическая - 2750;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 1000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 800;

Производитель ГПЗ-11

ГПЗ-11 — ОАО "Минский подшипниковый завод"

Классификация:

  • Основной тип - роликовый радиальный сферический;
  • Тела качения - ролики;
  • Нагрузка - радиальная;
  • Тип - сферический;
  • Форма роликов - бочкообразные;

Прочие характеристики:

  • Номер по ГОСТ - 113640;
  • Размеры. мм - 200x420x138;
  • Импортный аналог - 22340k;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 200 мм;
  • Внешний диаметр - 420 мм;
  • Ширина (высота) (B) - 138;
  • Радиус наружней фаски - 6;
  • Масса - 95.4 кг;

Производитель ГПЗ-24

ГПЗ-24 — ООО "Пензенский подшипниковый завод"

Классификация:

  • Обозначение - 113640;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • Материал Марка стали - шх-15;
  • dxl (мм) Размеры ролика - 52х50.591;
  • N роликов Количество роликов - 32;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 200;
  • D (мм) Наружный диаметр - 420;
  • В (мм) Ширина - 138;
  • m (кг) Масса - 91.7000;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 2010;
  • Co (kN) Грузоподъемность статическая - 2750;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 1000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 800;
×
