Шариковый подшипник 8-260703 К

Подшипник 8-260703 К — это отечественный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 260703, размер 17*62*20 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-1
Внутренний диаметр: 17 мм
Наружный диаметр: 62 мм
Ширина: 20 мм
Масса: 0.40 кг

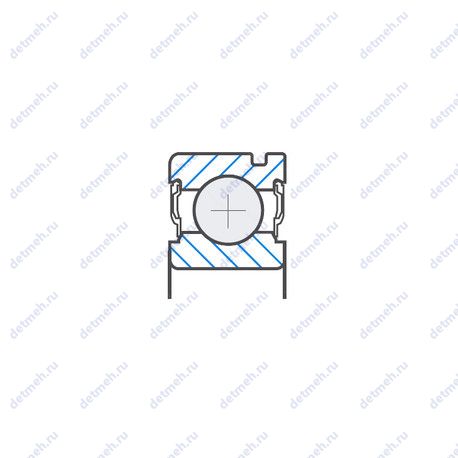

Подшипник 8-260703 К чертеж — Чертеж подшипника 8-260703 К

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс К — «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 8-260703 К

Производитель ГПЗ-1

ОАО "Московский подшипник"

Прочие характеристики:

Количество дорожек качения - 1;
N шариков Количество шариков - 9;
d шарика (мм) Диаметр шарика - 7.938;
Материал Марка стали - шх-15;
ГОСТ - ту 37.006.154;
Уплотнение - есть;
Номер по ГОСТ - 8-260703 к;

Габаритные и посадочные размеры:

m (кг) Масса - 0.395;
В (мм) Ширина - 20/24;
D (мм) Наружный диаметр - 62;
d (мм) Внутренний диаметр - 17;
Ширина наружной обоймы (C) - 20 мм.;
Масса - 0.395 кг;
Ширина (высота) (B) - 20 мм.;
Внешний диаметр - 62. мм;
Внутренний диаметр - 17. мм;

Классификация:

Обозначение - 8 260703 к;
Основной тип - шариковый радиальный;
Нагрузка - радиальная;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 8-260703 К, технические характеристики и номинальные значения.

Таблица модификаций подшипника 8-260703 К

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
260703	Основное исполнение.	17	62	20	0.40
260703 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	17	62	20	0.40
260703 К1	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	17	62	20	0.40
260703 КУ	Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	17	62	20	0.40
260703 АС3	Повышенная грузоподъемность. ВНИИНП-210.	17	62	20	0.395
260703 АКУ	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Дополнительные технические требования.	17	62	20	0.40
260703 КW3	Детали из вакуумированной стали.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	17	62	20	0.40
260703 КУW3	Детали из вакуумированной стали.. Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	17	62	20	0.40
8 260703 КW3	Детали из вакуумированной стали.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	17	62	20	0.40

Модификации подшипника 8-260703 К - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Различия
160703	17	62	20	При условии демонтажа одной защитной шайбы
160703 А	17	62	20	При условии демонтажа одной защитной шайбы	Повышенной грузоподъёмности
6 160703	17	62	20	При условии демонтажа одной защитной шайбы
В6 160703 А	17	62	20	При условии демонтажа одной защитной шайбы	Повышенной грузоподъёмности
6 160703 А	17	62	20	При условии демонтажа одной защитной шайбы	Повышенной грузоподъёмности
5 160703 АШ2	17	62	20	При условии демонтажа одной защитной шайбы	Повышенной грузоподъёмности
6 160703 АШ1	17	62	20	При условии демонтажа одной защитной шайбы	Повышенной грузоподъёмности
6 160703 АШ	17	62	20	При условии демонтажа одной защитной шайбы	Повышенной грузоподъёмности
8 160703 А	17	62	20	При условии демонтажа одной защитной шайбы	Повышенной грузоподъёмности
