Подшипник 8-2411 КМ ГОСТ

Модификация 8-2411 КМ — это отечественный роликовый радиальный подшипник, однорядный, с бортами на внутреннем кольце, комплектный, с сепаратором, основное конструктивное исполнение - 2411.
Размер подшипника: 55*140*33 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренд: ГПЗ-3
  3. Внутренний диаметрВнутренний диаметр: 55 мм
  4. Наружный диаметрНаружный диаметр: 140 мм
  5. ШиринаШирина: 33 мм
  6. МассаМасса: 2.90 кг

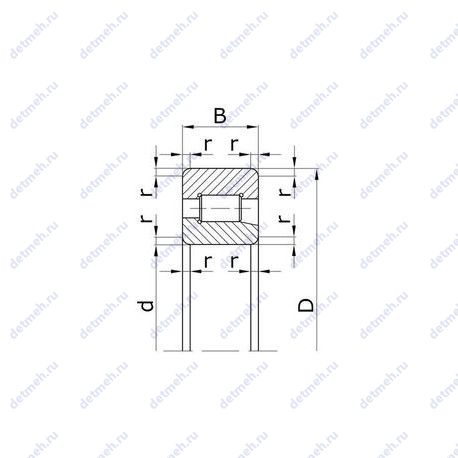

Подшипник 8-2411 КМ чертеж
Чертеж подшипника 8-2411 КМ

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения 8-2411 КМ

Суффикс М — Модифицированный контакт.

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника 8-2411 КМ

НомерТехнические требованияd,ммD,ммB,ммm,кг
2411Основное исполнение.55140332.5
2411 КММодифицированный контакт.
Кольцевая проточка на середине цилиндрической наружной поверхности наружного кольца плюс три отверстия для смазки
55140332.90
2411 ЛСепаратор из латуни.
55140332.84
2411 ММодифицированный контакт.
55140332.90
2411KM55140332.49
2411M55140332.84
2411ЛMСепаратор из латуни.
55140332.81
8 2411 ММодифицированный контакт.
55140332.90
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица взаимозаменяемостей подшипника 8-2411 КМ

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
24115514033
424115514033
624115514033
1024115514033
2411 КМ5514033Проточка на внешнем кольце для смазки
2411 Л5514033Сепаратор из латуни
2411 М5514033
2411KM5514033Проточка на внешнем кольце для смазки
2411M5514033
2411ЛM5514033Сепаратор из латуни
32411M5514033
402411KMУ5514033Проточка на внешнем кольце для смазки
Специальные тех. требования
42411M5514033
42411 М5514033
692411 КМ5514033Проточка на внешнем кольце для смазки
8 2411 М5514033
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 8-2411 КМ

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ-3

ГПЗ-3 — ОАО "Саратовский подшипниковый завод"

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Нагрузка - радиальная;
  • Обозначение - 8 2411 км;

Прочие характеристики:

  • Номер по ГОСТ - 8-2411 км;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • ГОСТ - ту внипп.154, ту 37.006.154;
  • Материал Марка стали - шх-15;
  • d1 (mm) Диаметр борта внутреннего кольца - 85.2;
  • dxl (мм) Размеры ролика - 20х20;
  • N роликов Количество роликов - 11;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 55 мм;
  • Внешний диаметр - 140 мм;
  • Ширина (высота) (B) - 33 мм.;
  • Масса - 2.48 кг;
  • Ширина наружной обоймы (C) - 33 мм.;
  • d (мм) Внутренний диаметр - 55;
  • D (мм) Наружный диаметр - 140;
  • В (мм) Ширина - 33;
  • m (кг) Масса - 2.9;
  • r1. r2 min (мм) Радиус фаски - 2.1;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 142;
  • Co (kN) Грузоподъемность статическая - 86.5;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 5600;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 4800;
×
