Роликовый подшипник 7824AXM

Подшипник 7824AXM — это отечественный роликовый радиально-упорный подшипник, однорядный, комплектный, с сепаратором, с углом контакта до 16°, обозначение основновного исполнения 7824, размер 120*180*40 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 120 мм
Наружный диаметр: 180 мм
Ширина: 40 мм
Масса: 3.4 кг

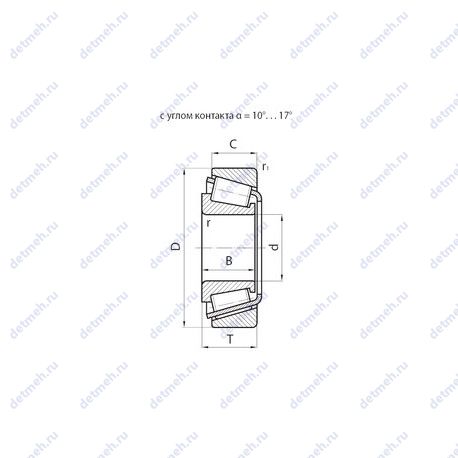

Подшипник 7824AXM чертеж — Чертеж подшипника 7824AXM

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 7824AXM

Производитель ЕРК

Пропускная способность:

Грузоподъемность статическая - 462 кн;
Частота вращения предельная при жидкой смазке - 2000 об/мин;
Частота вращения предельная при пластичной смазке - 1600 об/мин;
Грузоподъемность динамическая - 293 кн;

Исходные данные для расчета:

Расчетный коэффициент (Y) - 1.97;
Расчетный коэффициент (Y0) - 1.08;
Расчетный коэффициент (e) - 0.31;

Прочие характеристики:

Размер (r1 min.) - 0.7 мм.;
Номер по ГОСТ - 7824axm;
Уплотнение - нет;
Количество дорожек качения - 1;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 40 мм.;
Радиус наружней фаски - 2.3 мм.;
Масса - 3.400 кг;
Ширина наружной обоймы (C) - 33 мм.;
Ширина рабочая (T) - 41 мм.;
Внешний диаметр - 180 мм., 180;
Внутренний диаметр - 120 мм., 120;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 7824AXM, технические характеристики и номинальные значения.

Таблица модификаций подшипника 7824AXM

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
7824АХМ	Повышенная грузоподъемность. Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт..	120	180	40	3.4
6 7824 АХМ	Повышенная грузоподъемность. Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт..	120	180	41	3.40

Модификации подшипника 7824AXM - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
