Роликовый подшипник 7815A

Подшипник 7815A — это отечественный роликовый радиально-упорный подшипник, однорядный, комплектный, с сепаратором, с углом контакта до 16°, обозначение основновного исполнения 7815, размер 75*135*45 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 75 мм
Наружный диаметр: 135 мм
Ширина: 45 мм
Масса: 2.807 кг

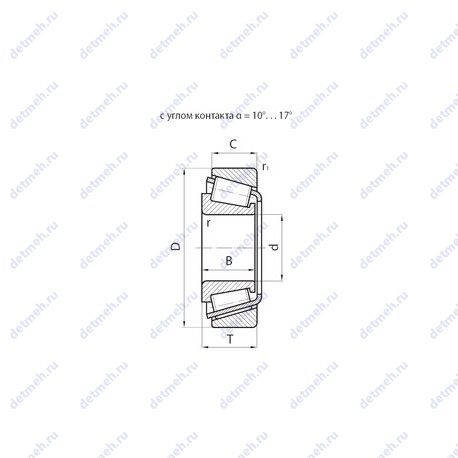

Подшипник 7815A чертеж — Чертеж подшипника 7815A

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 7815A

Производитель ЕРК

Пропускная способность:

Грузоподъемность статическая - 367 кн;
Частота вращения предельная при жидкой смазке - 3200 об/мин;
Частота вращения предельная при пластичной смазке - 2000 об/мин;
Грузоподъемность динамическая - 219 кн;

Исходные данные для расчета:

Расчетный коэффициент (Y) - 1.49;
Расчетный коэффициент (Y0) - 0.82;
Расчетный коэффициент (e) - 0.4;

Прочие характеристики:

Размер (r1 min.) - 2.5 мм.;
Номер по ГОСТ - 7815a;
Уплотнение - нет;
Количество дорожек качения - 1;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 45 мм.;
Радиус наружней фаски - 2.5 мм.;
Масса - 2.807 кг;
Ширина наружной обоймы (C) - 35 мм.;
Ширина рабочая (T) - 44.25 мм.;
Внешний диаметр - 135 мм., 135;
Внутренний диаметр - 75 мм., 75;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 7815A, технические характеристики и номинальные значения.

Таблица модификаций подшипника 7815A

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
7815	Основное исполнение.	75	135	44.50	2.57
6-7815	Роликовый радиально-упорный подшипник, однорядный, комплектный, с сепаратором, с углом контакта до 16°.	75	135	44.5	2.72
7815 А	Повышенная грузоподъемность.	75	135	44.50	2.57
7815 К	Штампованный сепаратор из черных металлов..	75	135	44.50	2.57
7815 АМ	Повышенная грузоподъемность. Модифицированный контакт..	75	135	44.50	2.57
7815 КА	Повышенная грузоподъемность. Штампованный сепаратор из черных металлов..	75	135	44.50	2.57
6 7815 А	Повышенная грузоподъемность.	75	135	44.50	2.57
Э 7815 А	Повышенная грузоподъемность.	75	135	44.5	2.72
6 7815 КА	Повышенная грузоподъемность. Штампованный сепаратор из черных металлов..	75	135	44.50	2.57
8 7815 КА	Повышенная грузоподъемность. Штампованный сепаратор из черных металлов..	75	135	44.50	2.57
6 7815 АМШ	Повышенная грузоподъемность. Нормы шумности. Модифицированный контакт..	75	135	44.50	2.57
2В6 7815 КА	Повышенная грузоподъемность. Штампованный сепаратор из черных металлов..	75	135	44.50	2.57
2В0 7815 КА	Повышенная грузоподъемность. Штампованный сепаратор из черных металлов..	75	135	44.50	2.57
6 7815 АМШ1	Повышенная грузоподъемность. Нормы шумности. Модифицированный контакт..	75	135	44.50	2.57

Модификации подшипника 7815A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
