Роликовый подшипник 77968XM

Подшипник 77968XM — это отечественный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 77968, размер 343.052*457.098*122.238 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 343.052 мм
Наружный диаметр: 457.098 мм
Ширина: 122.238 мм
Масса: 116.3 кг

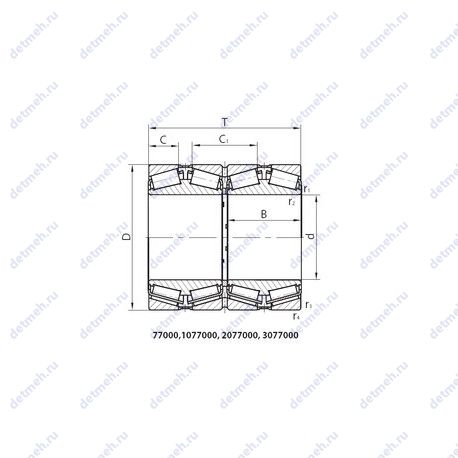

Подшипник 77968XM чертеж — Чертеж подшипника 77968XM

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 77968XM

Производитель ЕРК

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.48;
Расчетный коэффициент (Y2) - 2.09;
Расчетный коэффициент (Y1) - 1.41;
Расчетный коэффициент (Y0) - 1.37;

Прочие характеристики:

Размер (C1) - 107.948 мм.;
Размер (r4 min.) - 3.3 мм.;
Размер (r3 min.) - 3.3 мм.;
Размер (r2 min.) - 1.5 мм.;
Размер (r1 min.) - 1.5 мм.;
Номер по ГОСТ - 77968xm;
Уплотнение - нет;
Количество дорожек качения - 4;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 122.238 мм.;
Масса - 116.300 кг;
Ширина наружной обоймы (C) - 49.212 мм.;
Ширина рабочая (T) - 252.500 мм.;
Внешний диаметр - 457.098 мм., 457.098;
Внутренний диаметр - 343.052 мм., 343.052;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

Пропускная способность:

Грузоподъемность статическая - 7510 кн;
Грузоподъемность динамическая - 2500 кн;

В таблице приведены основные размеры подшипника 77968XM, технические характеристики и номинальные значения.

Таблица модификаций подшипника 77968XM

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
77968ХМ	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт..	343.1	457.1	122.2	116.8
77968ХМ2	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт..	343.052	457.098	122.238	110.4

Модификации подшипника 77968XM - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
