Роликовый подшипник 77890ХKM

Подшипник 77890ХKM — это отечественный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 77890, размер 447.675*635*223.84 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 447.675 мм
Наружный диаметр: 635 мм
Ширина: 223.84 мм
Масса: 488.84 кг

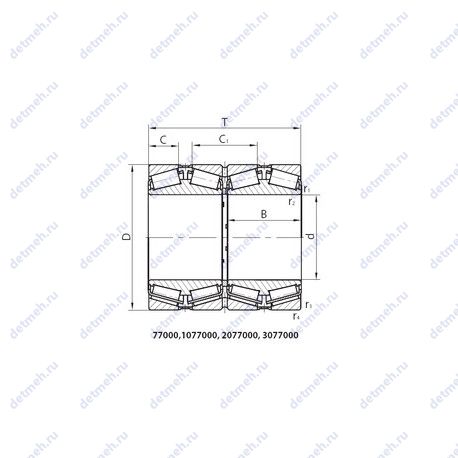

Подшипник 77890ХKM чертеж — Чертеж подшипника 77890ХKM

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Х — Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 77890ХKM

Производитель ЕРК

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.33;
Расчетный коэффициент (Y2) - 3.02;
Расчетный коэффициент (Y1) - 2.03;
Расчетный коэффициент (Y0) - 1.99;

Прочие характеристики:

Размер (C1) - 206.375 мм.;
Размер (r4 min.) - 6.4 мм.;
Размер (r3 min.) - 6.4 мм.;
Размер (r2 min.) - 3.3 мм.;
Размер (r1 min.) - 3.3 мм.;
Номер по ГОСТ - 77890хkm;
Уплотнение - нет;
Количество дорожек качения - 4;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 223.84 мм.;
Масса - 488.840 кг;
Ширина наружной обоймы (C) - 95.25 мм.;
Ширина рабочая (T) - 463.55 мм.;
Внешний диаметр - 635 мм., 635;
Внутренний диаметр - 447.675 мм., 447.675;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

Пропускная способность:

Грузоподъемность статическая - 20800 кн;
Грузоподъемность динамическая - 6780 кн;

В таблице приведены основные размеры подшипника 77890ХKM, технические характеристики и номинальные значения.

Таблица модификаций подшипника 77890ХKM

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
6 77890	Роликовый радиально-упорный подшипник, четырехрядный.	447.67	635	463.55	485
6 77890 КМ	Модифицированный контакт.. Штампованный сепаратор из черных металлов..	447.67	635	463.55	485
6 77890 ХКМ	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт.. Штампованный сепаратор из черных металлов..	447.67	635	463.55	485

Модификации подшипника 77890ХKM - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
