Роликовый подшипник 77877ХM

Подшипник 77877ХM — это отечественный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 77877, размер 384.175*546.1*191.5 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 384.175 мм
Наружный диаметр: 546.1 мм
Ширина: 191.5 мм
Масса: 307.75 кг

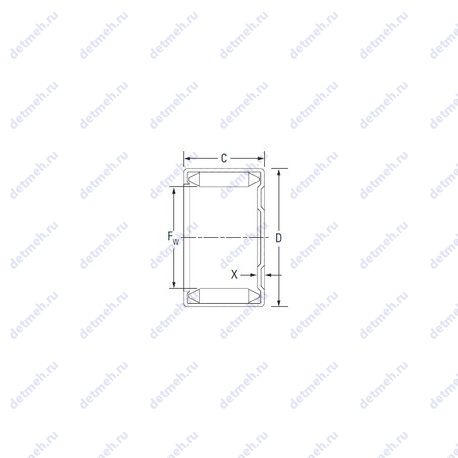

Подшипник 77877ХM чертеж — Чертеж подшипника 77877ХM

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Х — Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 77877ХM

Производитель ЕРК

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.33;
Расчетный коэффициент (Y2) - 3.03;
Расчетный коэффициент (Y1) - 2.04;
Расчетный коэффициент (Y0) - 1.99;

Прочие характеристики:

Размер (C1) - 182.15 мм.;
Размер (r4 min.) - 6.4 мм.;
Размер (r3 min.) - 6.4 мм.;
Размер (r2 min.) - 3.3 мм.;
Размер (r1 min.) - 3.3 мм.;
Номер по ГОСТ - 77877хm;
Уплотнение - нет;
Количество дорожек качения - 4;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 191.5 мм.;
Масса - 307.750 кг;
Ширина наружной обоймы (C) - 82.55 мм.;
Ширина рабочая (T) - 400.05 мм.;
Внешний диаметр - 546.1 мм., 546.1;
Внутренний диаметр - 384.175 мм., 384.175;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

Пропускная способность:

Грузоподъемность статическая - 16900 кн;
Грузоподъемность динамическая - 5620 кн;

В таблице приведены основные размеры подшипника 77877ХM, технические характеристики и номинальные значения.

Таблица модификаций подшипника 77877ХM

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
77877	Основное исполнение.	384.17	546.10	400.05	310
6 77877	Роликовый радиально-упорный подшипник, четырехрядный.	384.17	546.10	400.05	310
77877ХKM	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали..	384.175	546.1	191.5	307.75
6 77877 КМ	Модифицированный контакт.. Штампованный сепаратор из черных металлов..	384.17	546.10	400.05	310
6 77877 ХМ	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт..	384.17	546.10	400.05	310

Модификации подшипника 77877ХM - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
