Роликовый подшипник 7781M

Подшипник 7781M — это отечественный роликовый радиально-упорный подшипник, однорядный, комплектный, с сепаратором, с углом контакта до 16°, обозначение основновного исполнения 7781, размер 406.4*508*61.912 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 406.4 мм
Наружный диаметр: 508 мм
Ширина: 61.912 мм
Масса: 27.32 кг

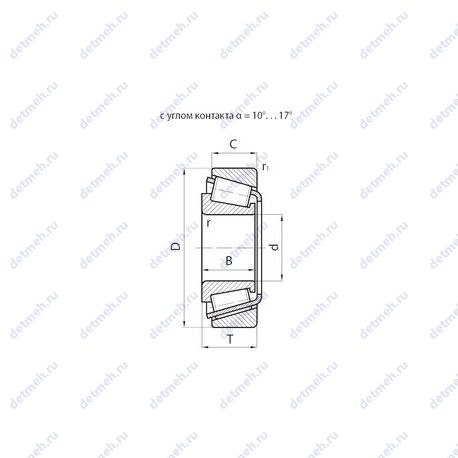

Подшипник 7781M чертеж — Чертеж подшипника 7781M

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника 7781M

Производитель ЕРК

Пропускная способность:

Грузоподъемность статическая - 2010 кн;
Частота вращения предельная при жидкой смазке - 750 об/мин;
Частота вращения предельная при пластичной смазке - 560 об/мин;
Грузоподъемность динамическая - 842 кн;

Исходные данные для расчета:

Расчетный коэффициент (Y) - 1.6;
Расчетный коэффициент (Y0) - 0.9;
Расчетный коэффициент (e) - 0.37;

Прочие характеристики:

Размер (r1 min.) - 3.3 мм.;
Номер по ГОСТ - 7781m;
Уплотнение - нет;
Количество дорожек качения - 1;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 61.912 мм.;
Радиус наружней фаски - 3.3 мм.;
Масса - 27.320 кг;
Ширина наружной обоймы (C) - 47.625 мм.;
Ширина рабочая (T) - 61.912 мм.;
Внешний диаметр - 508 мм., 508;
Внутренний диаметр - 406.4 мм., 406.4;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 7781M, технические характеристики и номинальные значения.
