Роликовый подшипник 77790ХМ

Подшипник 77790ХМ — это отечественный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 77790, размер 450*595*178 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 450 мм
Наружный диаметр: 595 мм
Ширина: 178 мм
Масса: 270.7 кг

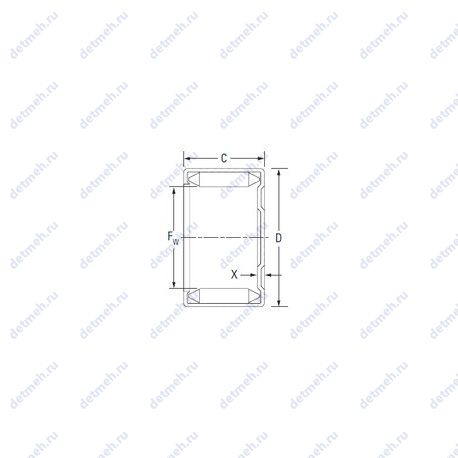

Подшипник 77790ХМ чертеж — Чертеж подшипника 77790ХМ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Х — Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали. Суффикс М — Модифицированный контакт.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника 77790ХМ

Производитель ЕРК

Исходные данные для расчета:

Расчетный коэффициент (e): 0.33
Расчетный коэффициент (Y2): 3.09
Расчетный коэффициент (Y1): 2.07
Расчетный коэффициент (Y0): 2.03

Прочие характеристики:

Размер (C1): 162 мм.
Размер (r4 min.): 6.0 мм.
Размер (r3 min.): 6.0 мм.
Размер (r2 min.): 3.0 мм.
Размер (r1 min.): 3.0 мм.
Номер по ГОСТ: 77790хм
Уплотнение: нет
Количество дорожек качения: 4

Габаритные и посадочные размеры:

Ширина (высота) (B): 178 мм.
Масса: 270.700 кг
Ширина наружной обоймы (C): 75 мм.
Ширина рабочая (T): 368 мм.
Внешний диаметр: 595 мм., 595
Внутренний диаметр: 450 мм., 450

Классификация:

Основной тип: роликовый радиальный-упорный
Нагрузка: радиальная и осевая
Тела качения: ролики

Пропускная способность:

Грузоподъемность статическая: 14580 кн
Грузоподъемность динамическая: 4690 кн

В таблице приведены основные размеры подшипника 77790ХМ, технические характеристики и номинальные значения.
