Роликовый подшипник 77744XMУ

Подшипник 77744XMУ — это отечественный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 77744, размер 220.662*314.325*115.888 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 220.662 мм
Наружный диаметр: 314.325 мм
Ширина: 115.888 мм
Масса: 57.53 кг

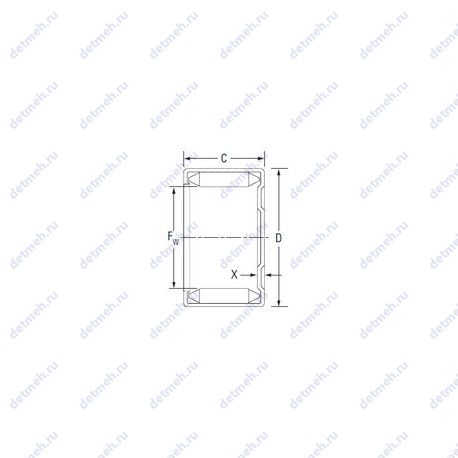

Подшипник 77744XMУ чертеж — Чертеж подшипника 77744XMУ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс У — Дополнительные технические требования

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника 77744XMУ

Производитель ЕРК

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.35;
Расчетный коэффициент (Y2) - 2.88;
Расчетный коэффициент (Y1) - 1.94;
Расчетный коэффициент (Y0) - 1.89;

Прочие характеристики:

Размер (C1) - 106.362 мм.;
Размер (r4 min.) - 3.3 мм.;
Размер (r3 min.) - 3.3 мм.;
Размер (r2 min.) - 1.5 мм.;
Размер (r1 min.) - 1.5 мм.;
Номер по ГОСТ - 77744xmу;
Уплотнение - нет;
Количество дорожек качения - 4;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 115.888 мм.;
Масса - 57.530 кг;
Ширина наружной обоймы (C) - 49.212 мм.;
Ширина рабочая (T) - 239.712 мм.;
Внешний диаметр - 314.325 мм., 314.325;
Внутренний диаметр - 220.662 мм., 220.662;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

Пропускная способность:

Грузоподъемность статическая - 4890 кн;
Грузоподъемность динамическая - 1830 кн;

В таблице приведены основные размеры подшипника 77744XMУ, технические характеристики и номинальные значения.
