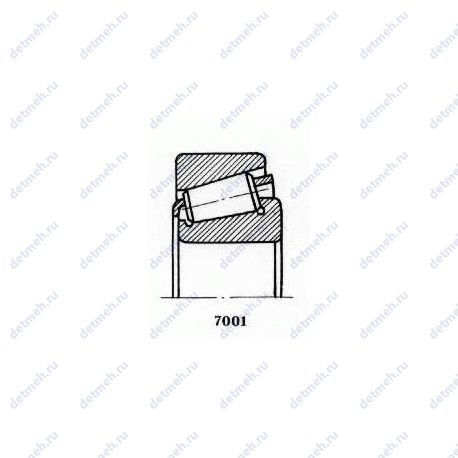

Подшипник 7736М ГОСТ
Модификация 7736М — это отечественный роликовый радиальный-упорный подшипник, однорядный, комплектный, с сепаратором, с углом контакта до 16°, основное конструктивное исполнение - 7736.
Размер подшипника: 180*290*63.5 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 7736М
Суффикс М — Модифицированный контакт.
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 7736М
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7736 | Основное исполнение. | 180 | 290 | 64.50 | 15.80 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 7736М
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| SPZ-GROUP | 7736М | 180 | 290 | 63.5 | ГОСТ |
| ГПЗ-9 | 7736М | 180 | 290 | 63.5 | ГОСТ |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица размеров и характеристик подшипника 7736М
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель SPZ-GROUP
Классификация:
- Основной тип - роликовый радиальный-упорный;
- Тела качения - ролики;
- Нагрузка - радиальная и осевая;
Габаритные и посадочные размеры:
- Внутренний диаметр - 180 мм;
- Внешний диаметр - 290 мм;
- Ширина рабочая (T) - 64.25 мм.;
- Ширина (высота) (B) - 63.5 мм.;
- Ширина наружной обоймы (C) - 48 мм.;
- Радиус внутренней фаски (R) - 2.3 мм.;
- Радиус наружней фаски - 2.3 мм.;
- Масса - 15.8 кг;
Пропускная способность:
- Грузоподъемность динамическая - 544 кн;
- Грузоподъемность статическая - 934 кн;
- Частота вращения предельная - 1400 об/мин;
Прочие характеристики:
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Номер по ГОСТ - 7736м;
Производитель ГПЗ-9
ГПЗ-9 — ОАО "Самарский подшипниковый завод"
Классификация:
- Основной тип - роликовый радиальный-упорный;
- Тела качения - ролики;
- Нагрузка - радиальная и осевая;
Прочие характеристики:
- Номер по ГОСТ - 7736м;
- Количество дорожек качения - 1;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 180 мм;
- Внешний диаметр - 290 мм;
- Ширина (высота) (B) - 63.5 мм.;
- Радиус наружней фаски - 2.3 мм.;
- Масса - 15.8 кг;
- Ширина рабочая (T) - 64.25 мм.;
- Ширина наружной обоймы (C) - 48 мм.;
- Радиус внутренней фаски (R) - 2.3 мм.;
Пропускная способность:
- Грузоподъемность динамическая - 544 кн;
- Грузоподъемность статическая - 934 кн;
- Частота вращения предельная - 1400 об/мин;
