Роликовый подшипник 771/500XM

Подшипник 771/500XM — это отечественный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 771/500, размер 500*720*200 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 500 мм
Наружный диаметр: 720 мм
Ширина: 200 мм
Масса: 581 кг

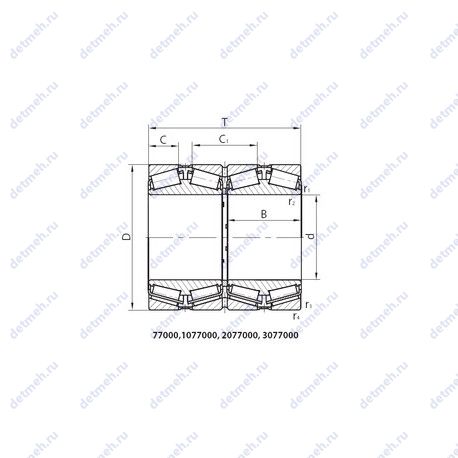

Подшипник 771/500XM чертеж — Чертеж подшипника 771/500XM

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 771/500XM

Производитель ЕРК

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.33;
Расчетный коэффициент (Y2) - 3.04;
Расчетный коэффициент (Y1) - 2.04;
Расчетный коэффициент (Y0) - 2;

Прочие характеристики:

Размер (C1) - 178 мм.;
Размер (r4 min.) - 6.0 мм.;
Размер (r3 min.) - 6.0 мм.;
Размер (r2 min.) - 6.0 мм.;
Размер (r1 min.) - 6.0 мм.;
Номер по ГОСТ - 771/500xm;
Уплотнение - нет;
Количество дорожек качения - 4;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 200 мм.;
Масса - 581.000 кг;
Ширина наружной обоймы (C) - 79 мм.;
Ширина рабочая (T) - 420 мм.;
Внешний диаметр - 720 мм., 720;
Внутренний диаметр - 500 мм., 500;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

Пропускная способность:

Грузоподъемность статическая - 9050 кн;
Грузоподъемность динамическая - 5660 кн;

В таблице приведены основные размеры подшипника 771/500XM, технические характеристики и номинальные значения.

Таблица модификаций подшипника 771/500XM

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
771/500 М	Модифицированный контакт..	500	720	420	564
771/500ХМ1	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт..	500	720	202	572
771/500 ХМ	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт..	500	720	420	564

Модификации подшипника 771/500XM - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
