Роликовый подшипник 7703A
Подшипник 7703A — это отечественный роликовый радиально-упорный подшипник, однорядный, комплектный, с сепаратором, с углом контакта до 16°, обозначение основновного исполнения 7703, размер 17.462*39.878*14.605 мм.
Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 17.462 мм
Наружный диаметр: 39.878 мм
Ширина: 14.605 мм
Масса: 0.085 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 7703A
Производитель ЕРК
Пропускная способность:
- Грузоподъемность статическая: 23.7 кн
- Частота вращения предельная при жидкой смазке: 13000 об/мин
- Частота вращения предельная при пластичной смазке: 9000 об/мин
- Грузоподъемность динамическая: 23.4 кн
Исходные данные для расчета:
- Расчетный коэффициент (Y): 2.1
- Расчетный коэффициент (Y0): 1.1
- Расчетный коэффициент (e): 0.28
Прочие характеристики:
- Размер (r1 min.): 1.3 мм.
- Номер по ГОСТ: 7703a
- Уплотнение: нет
- Количество дорожек качения: 1

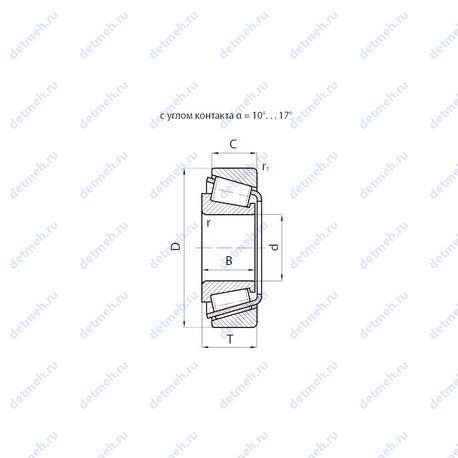

Габаритные и посадочные размеры:
- Ширина (высота) (B): 14.605 мм.
- Радиус наружней фаски: 1.3 мм.
- Масса: 0.085 кг
- Ширина наружной обоймы (C): 10.67 мм.
- Ширина рабочая (T): 13.843 мм.
- Внешний диаметр: 39.878 мм., 39.878
- Внутренний диаметр: 17.462 мм., 17.462
Классификация:
- Основной тип: роликовый радиальный-упорный
- Нагрузка: радиальная и осевая
- Тела качения: ролики
В таблице приведены основные размеры подшипника 7703A, технические характеристики и номинальные значения.
Таблица модификаций подшипника 7703A
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7703 | Основное исполнение. | 17.46 | 39.88 | 13.84 | 0.08 |
| 7703 А | Повышенная грузоподъемность. | 17.46 | 39.88 | 13.84 | 0.08 |
| 6 7703 А | Повышенная грузоподъемность. | 17.46 | 39.88 | 13.84 | 0.08 |
| 6 7703 АСК | Повышенная грузоподъемность. Штампованный сепаратор из черных металлов.. | 17.46 | 39.88 | 13.84 | 0.08 |
Модификации подшипника 7703A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
