Роликовый подшипник 7530A

Подшипник 7530A — это отечественный роликовый радиально-упорный подшипник, однорядный, комплектный, с сепаратором, с углом контакта до 16°, обозначение основновного исполнения 7530, размер 150*270*73 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 150 мм
Наружный диаметр: 270 мм
Ширина: 73 мм
Масса: 18.64 кг

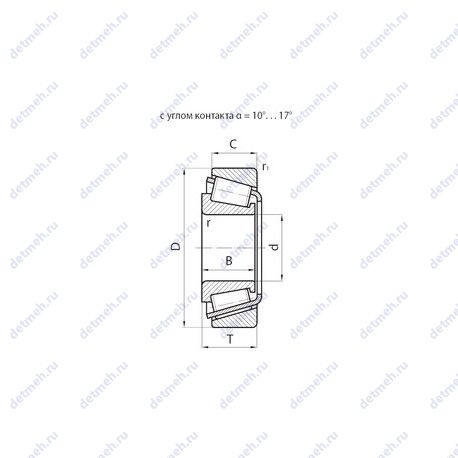

Подшипник 7530A чертеж — Чертеж подшипника 7530A

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 7530A

Производитель ЕРК

Пропускная способность:

Грузоподъемность статическая - 1210 кн;
Частота вращения предельная при жидкой смазке - 1700 об/мин;
Частота вращения предельная при пластичной смазке - 1200 об/мин;
Грузоподъемность динамическая - 735 кн;

Исходные данные для расчета:

Расчетный коэффициент (Y) - 1.4;
Расчетный коэффициент (Y0) - 0.8;
Расчетный коэффициент (e) - 0.43;

Прочие характеристики:

Размер (r1 min.) - 3.0 мм.;
Номер по ГОСТ - 7530a;
Уплотнение - нет;
Количество дорожек качения - 1;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 73 мм.;
Радиус наружней фаски - 4.0 мм.;
Масса - 18.640 кг;
Ширина наружной обоймы (C) - 60 мм.;
Ширина рабочая (T) - 77 мм.;
Внешний диаметр - 270 мм., 270;
Внутренний диаметр - 150 мм., 150;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 7530A, технические характеристики и номинальные значения.

Таблица модификаций подшипника 7530A

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
7530	Основное исполнение.	150	270	73	18.2
5 7530	Роликовый радиально-упорный подшипник, однорядный, комплектный, с сепаратором, с углом контакта до 16°.	150	270	77	18.56
6 7530	Роликовый радиально-упорный подшипник, однорядный, комплектный, с сепаратором, с углом контакта до 16°.	150	270	77	18.56
7530 М	Модифицированный контакт..	150	270	77	18.56
7530 А	Повышенная грузоподъемность.	150	270	77	18.56
7530 М1	Модифицированный контакт..	150	270	77	18.56
6 7530 М	Модифицированный контакт..	150	270	77	18.56
6 7530 Х1	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали..	150	270	77	18.56

Модификации подшипника 7530A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
