Роликовый подшипник 7509A
Подшипник 7509A — это отечественный роликовый радиально-упорный подшипник, однорядный, комплектный, с сепаратором, с углом контакта до 16°, обозначение основновного исполнения 7509, размер 45*85*23 мм.
Импортный аналог - 32209JR.
Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 45 мм
Наружный диаметр: 85 мм
Ширина: 23 мм
Масса: 0.57 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 7509A
Производитель ЕРК
Пропускная способность:
- Грузоподъемность статическая: 107 кн
- Частота вращения предельная при жидкой смазке: 6000 об/мин
- Частота вращения предельная при пластичной смазке: 4500 об/мин
- Грузоподъемность динамическая: 86.4 кн
Исходные данные для расчета:
- Расчетный коэффициент (Y): 1.5
- Расчетный коэффициент (Y0): 0.8
- Расчетный коэффициент (e): 0.4
Прочие характеристики:
- Размер (r1 min.): 1.5 мм.
- Номер по ГОСТ: 7509a
- Уплотнение: нет
- Количество дорожек качения: 1

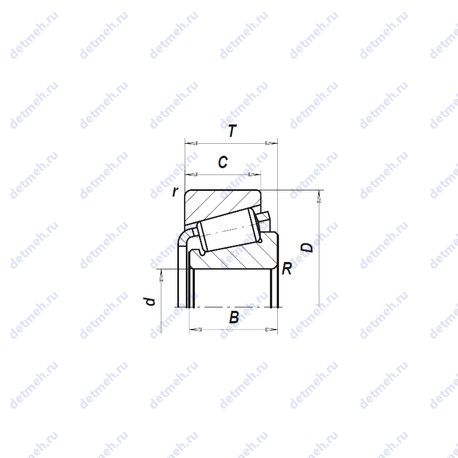

Габаритные и посадочные размеры:
- Ширина (высота) (B): 23 мм.
- Радиус наружней фаски: 1.5 мм.
- Масса: 0.570 кг
- Ширина наружной обоймы (C): 19 мм.
- Ширина рабочая (T): 24.75 мм.
- Внешний диаметр: 85 мм., 85
- Внутренний диаметр: 45 мм., 45
Классификация:
- Основной тип: роликовый радиальный-упорный
- Нагрузка: радиальная и осевая
- Тела качения: ролики
В таблице приведены основные размеры подшипника 7509A, технические характеристики и номинальные значения.
Таблица модификаций подшипника 7509A
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7509 | Основное исполнение. | 45 | 85 | 24.75 | 0.58 |
| 5-7509 | Роликовый радиально-упорный подшипник, однорядный, комплектный, с сепаратором, с углом контакта до 16°. | 45 | 85 | 24 | 0.573 |
| 6-7509 | Роликовый радиально-упорный подшипник, однорядный, комплектный, с сепаратором, с углом контакта до 16°. | 45 | 85 | 24 | 0.59 |
| 7509 А | Повышенная грузоподъемность. | 45 | 85 | 24.75 | 0.59 |
| 7509 К | Штампованный сепаратор из черных металлов.. | 45 | 85 | 24.75 | 0.59 |
| 4 7509 А | Повышенная грузоподъемность. | 45 | 85 | 24.75 | 0.59 |
| 6 7509 А | Повышенная грузоподъемность. | 45 | 85 | 24.75 | 0.591 |
| 6-7509 К | Штампованный сепаратор из черных металлов.. | 45 | 85 | 24.75 | 0.59 |
| 7 7509 А | Повышенная грузоподъемность. | 45 | 85 | 24.75 | 0.59 |
| 7 7509 К | Штампованный сепаратор из черных металлов.. | 45 | 85 | 24.75 | 0.59 |
| 8 7509 А | Повышенная грузоподъемность. | 45 | 85 | 24.75 | 0.59 |
| 6-7509 К2 | Штампованный сепаратор из черных металлов.. | 45 | 85 | 24.75 | 0.62 |
| 6У 7509 АШ2 | Повышенная грузоподъемность. Нормы шумности. | 45 | 85 | 24.75 | 0.59 |
Модификации подшипника 7509A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
