Подшипник 75-2104 Р ГОСТ
Модификация 75-2104 Р — это отечественный роликовый радиальный подшипник, однорядный, с бортами на внутреннем кольце, комплектный, с сепаратором, основное конструктивное исполнение - 2104.
Импортный аналог - N1004.
Размер подшипника: 20*42*12 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 75-2104 Р
Суффикс Р — Детали из теплоустойчивой (быстрорежущие) стали.
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 75-2104 Р
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 5 2104 Р | Детали из теплоустойчивой (быстрорежущие) стали. | 20 | 42 | 12 | 0.09 |
| 6 2104 Б1Т2 | Температура отпуска: 250°, Рабочая температура: 200° Сепаратор из безоловянистой бронзы. | 20 | 42 | 12 | 0.09 |
| 6 2104 Б1УТ2 | Температура отпуска: 250°, Рабочая температура: 200° Сепаратор из безоловянистой бронзы. Дополнительные технические требования | 20 | 42 | 12 | 0.09 |
| 76 2104 Б1Т2 | Температура отпуска: 250°, Рабочая температура: 200° Сепаратор из безоловянистой бронзы. | 20 | 42 | 12 | 0.09 |
| 2104 Б1Т2 | Температура отпуска: 250°, Рабочая температура: 200° Сепаратор из безоловянистой бронзы. | 20 | 42 | 12 | 0.09 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 75-2104 Р
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-4 | 75 2104 Р | 20 | 42 | 12 | ГОСТ |
| ГПЗ-35 | 75 2104 Р | 20 | 42 | 12 | ГОСТ |
| CYSD | N1004 | 20 | 42 | 12 | ISO |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица взаимозаменяемостей подшипника 75-2104 Р
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 2104 | 20 | 42 | 12 | |||
| 5 2104 Р | 20 | 42 | 12 | Детали из теплостойких сплавов стали | ||
| 6 2104 Б1Т2 | 20 | 42 | 12 | Сепаратор из бронзы | Для повышенных температур | |
| 6 2104 Б1УТ2 | 20 | 42 | 12 | Сепаратор из бронзы | Для повышенных температур Специальные тех. требования | |
| 76 2104 Б1Т2 | 20 | 42 | 12 | Сепаратор из бронзы | Для повышенных температур | |
| 2104 Б1Т2 | 20 | 42 | 12 | Сепаратор из бронзы | Для повышенных температур |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 75-2104 Р
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГПЗ-4
ГПЗ-4 — ООО "Завод приборных подшипников"
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Нагрузка - радиальная;
Прочие характеристики:
- Номер по ГОСТ - 75-2104 р;
- Количество дорожек качения - 1;
- Уплотнение - нет;

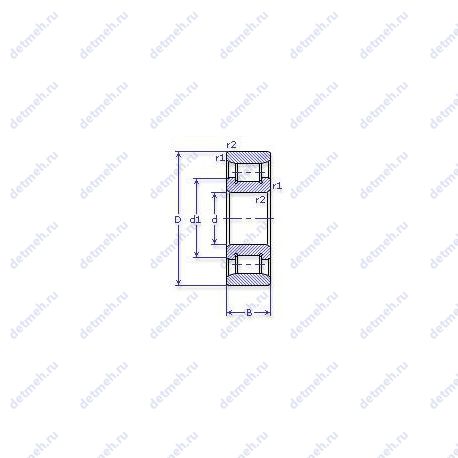

Габаритные и посадочные размеры:
- Внутренний диаметр - 20 мм;
- Внешний диаметр - 42 мм;
- Ширина (высота) (B) - 12 мм.;
- Масса - 0.087 кг;
- Ширина наружной обоймы (C) - 12 мм.;
Производитель ГПЗ-35
Классификация:
- Обозначение - 75 2104 р;
Прочие характеристики:
- ГОСТ - ту 3900-а;
- dxl (мм) Размеры ролика - 5.5х5.5;
- N роликов Количество роликов - 12;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 20;
- D (мм) Наружный диаметр - 42;
- В (мм) Ширина - 12;
- m (кг) Масса - 0.0900;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 9;
- Co (kN) Грузоподъемность статическая - 8.8;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 20000;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 16000;
