Роликовый подшипник 102308

Подшипник 102308 — это отечественный роликовый радиальный подшипник, однорядный, с двумя стопорными шайбами, бессепараторный, является основным конструктивным исполнением, размер 40*90*23 мм.
Импортный аналог - UM1308TM.

Стандарт: ГОСТ
Бренды: ГПЗ-24, ГПЗ-35, ГПЗ-4
Внутренний диаметр: 40 мм
Наружный диаметр: 90 мм
Ширина: 23 мм
Масса: 0.695 кг

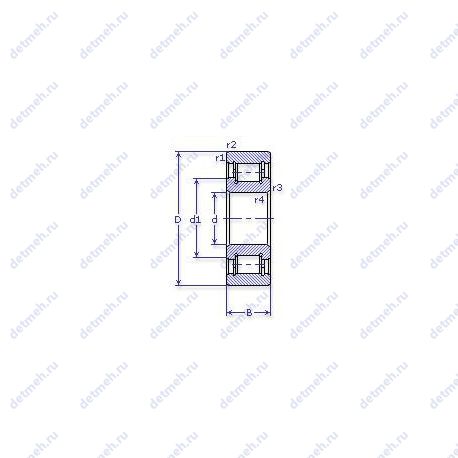

Подшипник 102308 чертеж — Чертеж подшипника 102308

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника 102308

Производитель ГПЗ-35

ГПЗ-35 — российский производитель подшипников, специализирующийся на выпуске радиальных шариковых однорядных подшипников. Продукция компании применяется в различных отраслях промышленности, включая машиностроение, автомобильную и электротехническую сферы. Подшипники ГПЗ-35 известны своей точностью изготовления и надежностью в эксплуатации.

Габаритные и посадочные размеры:

В (мм) Ширина - 23;
d (мм) Внутренний диаметр - 40;
D (мм) Наружный диаметр - 90;
m (кг) Масса - 0.695;

Классификация:

Обозначение - 102308;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
dxl (мм) Размеры ролика - 12х12;
N роликов Количество роликов - 17;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 72.8;
Co (kN) Грузоподъемность статическая - 84.1;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 2500;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 2000;

Производитель ГПЗ-24

ООО "Пензенский подшипниковый завод"

Пропускная способность:

Co (kN) Грузоподъемность статическая - 84.1;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 2500;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 2000;
C (kN) Грузоподъемность динамическая - 72.8;

Прочие характеристики:

dxl (мм) Размеры ролика - 12х12;
N роликов Количество роликов - 17;
ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;

Классификация:

Обозначение - 102308;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 40;
D (мм) Наружный диаметр - 90;
В (мм) Ширина - 23;
m (кг) Масса - 0.695;

Производитель ГПЗ-4

ООО "Завод приборных подшипников"

Габаритные и посадочные размеры:

Радиус наружней фаски - 2.5;
Внутренний диаметр - 40 мм;
Внешний диаметр - 90 мм;
Ширина (высота) (B) - 23;
Масса - 0.66 кг;

Классификация:

Тела качения - ролики;
Нагрузка - радиальная;
Основной тип - роликовый радиальный;

Прочие характеристики:

Номер по ГОСТ - 102308;
Размеры. мм - 40x90x23;
Импортный аналог - n308w;

В таблице приведены основные размеры подшипника 102308, технические характеристики и номинальные значения.

Таблица модификаций подшипника 102308

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
102308M	Роликовый радиальный подшипник, однорядный, с двумя стопорными шайбами, бессепараторный.	40	90	23	0.66
102308 М	Модифицированный контакт..	40	90	23	0.66
102308 К	Штампованный сепаратор из черных металлов..	40	90	23	0.69
102308 К1	Штампованный сепаратор из черных металлов..	40	90	23	0.69

Модификации подшипника 102308 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 102308

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-4	102308	40	90	23	ГОСТ
ГПЗ-24	102308	40	90	23	ГОСТ
ГПЗ-35	102308	40	90	23	ГОСТ

Аналог подшипника 102308 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия	Различия
2308	40	90	23
12308	40	90	23
32308	40	90	23
42308	40	90	23
62308	40	90	23
12308 К1	40	90	23	Проточка на внешнем кольце для смазки
12308 К2	40	90	23	Проточка на внешнем кольце для смазки
12308 КМ	40	90	23	Проточка на внешнем кольце для смазки
12308 Л	40	90	23	Сепаратор из латуни
12308 ЛМ	40	90	23	Сепаратор из латуни
12308ЛM	40	90	23	Сепаратор из латуни
20 2308 Б1Т2	40	90	23	Сепаратор из бронзы	Для повышенных температур
20-2308 БМТ2	40	90	23	Сепаратор из бронзы	Для повышенных температур
20-2308 БТ	40	90	23	Сепаратор из бронзы	Для повышенных температур
2308 Е	40	90	23	Сепаратор из текстолита
2308 К2	40	90	23	Проточка на внешнем кольце для смазки
2308 КМ	40	90	23	Проточка на внешнем кольце для смазки
2308 Л	40	90	23	Сепаратор из латуни
2308 Л2	40	90	23	Сепаратор из латуни
2308M	40	90	23
32308 Е	40	90	23	Сепаратор из текстолита
32308 К	40	90	23	Проточка на внешнем кольце для смазки
32308 КМ	40	90	23	Проточка на внешнем кольце для смазки
32308 Л	40	90	23	Сепаратор из латуни
32308 ЛМ	40	90	23	Сепаратор из латуни
32308 М	40	90	23
32308KM	40	90	23	Проточка на внешнем кольце для смазки
32308M	40	90	23
32308ЛM	40	90	23	Сепаратор из латуни
42308 ДМ	40	90	23	Сепаратор из алюминиевого сплава
42308 К1М	40	90	23	Проточка на внешнем кольце для смазки
42308 КМ	40	90	23	Проточка на внешнем кольце для смазки
42308 Л	40	90	23	Сепаратор из латуни
42308 ЛМ	40	90	23	Сепаратор из латуни
42308KM	40	90	23	Проточка на внешнем кольце для смазки
42308ЛM	40	90	23	Сепаратор из латуни
5 32308 Р	40	90	23	Детали из теплостойких сплавов стали
6 2308 Б1Т2	40	90	23	Сепаратор из бронзы	Для повышенных температур
6-2308 БТ	40	90	23	Сепаратор из бронзы	Для повышенных температур
6-2308 Л	40	90	23	Сепаратор из латуни
6 2308 Л1	40	90	23	Сепаратор из латуни
6 2308 Э	40	90	23
6 32308 ЛМ	40	90	23	Сепаратор из латуни
6 32308 ЛМШ	40	90	23	Сепаратор из латуни
6 42308	40	90	23
6 42308 АК	40	90	23	Проточка на внешнем кольце для смазки	Повышенной грузоподъёмности
6 42308 К1М	40	90	23	Проточка на внешнем кольце для смазки
6-42308 КМ	40	90	23	Проточка на внешнем кольце для смазки
70-2308 Л	40	90	23	Сепаратор из латуни
70 2308 Л2	40	90	23	Сепаратор из латуни
70 42308 ДМ	40	90	23	Сепаратор из алюминиевого сплава
8 42308 ЛМ	40	90	23	Сепаратор из латуни
80 12308	40	90	23
80-12308 К	40	90	23	Проточка на внешнем кольце для смазки
80 12308 К2	40	90	23	Проточка на внешнем кольце для смазки
80 12308 КМ	40	90	23	Проточка на внешнем кольце для смазки
80 42308 КМ	40	90	23	Проточка на внешнем кольце для смазки
80 42308 ЛМ	40	90	23	Сепаратор из латуни
12308 Е	40	90	23	Сепаратор из текстолита
70 42308	40	90	23
Р 12308 ЛМ	40	90	23	Сепаратор из латуни Детали из теплостойких сплавов стали
12308 М	40	90	23
20 32308 ЛМ	40	90	23	Сепаратор из латуни
2308 Л1	40	90	23	Сепаратор из латуни
70 2308 Л1	40	90	23	Сепаратор из латуни
70 42308 ЛМ	40	90	23	Сепаратор из латуни
8 12308 ЛМ	40	90	23	Сепаратор из латуни
8 42308 КМ	40	90	23	Проточка на внешнем кольце для смазки
80 42308 ДМ	40	90	23	Сепаратор из алюминиевого сплава
