Роликовый подшипник RNA6909-ZW-XL
Подшипник RNA6909-ZW-XL — это импортный роликовый игольчатый подшипник, двухрядный, обозначение основновного исполнения 6909, размер 52*68*40 мм.
Стандарт: ISO
Бренд: INA
Внутренний диаметр: 52 мм
Наружный диаметр: 68 мм
Ширина: 40 мм
Масса: 0.338 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс RNA — Однорядный игольчатый роликоподшипник с сепаратором Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс Z — Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника Суффикс L — Механически обработанный сепаратор из легкого сплава Суффикс W — Без кольцевой канавки и смазочных отверстий в наружном кольце
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника RNA6909-ZW-XL
Производитель INA
Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

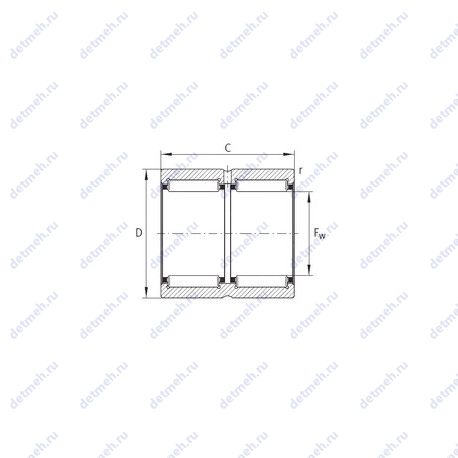

Габаритные и посадочные размеры:
- Масса - 0.338 кг;
- Радиус наружней фаски - 0.6 мм;
- Ширина наружной обоймы (C) - 40 мм;
- Высота. мм - 40;
- Внешний диаметр - 68 мм;
- Внутренний диаметр - 52 мм;
Прочие характеристики:
- Диаметр отверстия комплекта шариков/роликов (Fw) - 52 мм;
- Граничная нагрузка по усталости (Pu) - 21.4;
- Уплотнение - нет;
- Количество дорожек качения - 2;
- Размеры. мм - 52x68x40;
Пропускная способность:
- Частота вращения номинальная - 6 000 об/мин;
- Частота вращения предельная - 8 000 об/мин;
- Грузоподъемность статическая - 127 кн;
- Грузоподъемность динамическая - 79 кн;
Классификация:
- Основной тип - роликовый игольчатый;
- Обозначение - rna6909-zw-xl;
- Форма роликов - игольчатые;
- Тела качения - ролики;
В таблице приведены основные размеры подшипника RNA6909-ZW-XL, технические характеристики и номинальные значения.
Таблица модификаций подшипника RNA6909-ZW-XL
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 6909 | Основное исполнение. | 45 | 68 | 12 | 0.14 |
| 6909N | Канавка для стопорного кольца на наружном кольце. | 45 | 68 | 12 | 0.126 |
| 6909Z | Стальная шайба. | 45 | 68 | 12 | 0.132 |
| 6909NR | Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом. | 45 | 68 | 12 | 0.126 |
| 6909LU | Двухкромочное нитриловое контактное уплотнение. | 45 | 68 | 12 | 0.13 |
| 6909D2 | Роликовый игольчатый подшипник, двухрядный. | 45 | 68 | 24 | 0.27 |
| 6909VV | Бессепараторный подшипник. | 45 | 68 | 12 | 0.126 |
| 6909ZZ | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 45 | 68 | 12 | 0.14 |
| 6909ZE | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 45 | 68 | 12 | 0.122 |
| NA6909R | Игольчатый роликовый подшипник с размерами по ISO 15. | 45 | 68 | 40 | 0.437 |
| 6909-RS | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. | 45 | 68 | 12 | 0.14 |
| 6909-RZ | Контактное армированное уплотнение из резины с уменьшенным трением с одной стороны подшипника. | 45 | 68 | 12 | 0.14 |
| 6909ZZE | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 45 | 68 | 12 | 0.122 |
| 6909NSE | Канавка под стопорное кольцо на наружном кольце подшипника. | 45 | 68 | 12 | 0.122 |
| 6909NKE | Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника. | 45 | 68 | 12 | 0.122 |
| 6909L11 | Механически обработанный сепаратор из легкого сплава. | 45 | 68 | 12 | 0 |
| 6909DDU | Роликовый игольчатый подшипник, двухрядный. | 45 | 68 | 12 | 0.126 |
| 6909LLU | Двухкромочное нитриловое контактное уплотнение. Механически обработанный сепаратор из легкого сплава. | 45 | 68 | 12 | 0.128 |
| 6909LLB | Бесконтактное нитриловое уплотнение. Механически обработанный сепаратор из легкого сплава. | 45 | 68 | 12 | 0.128 |
| NA 6909 | Игольчатый роликовый подшипник с размерами по ISO 15. | 45 | 68 | 40 | 0.5 |
| 6909ZZNR | Канавка и стопорное кольцо на наружном кольце. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 45 | 68 | 12 | 0.14 |
| 6909ZENR | Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 45 | 68 | 12 | 0.124 |
| 6909-2RU | Роликовый игольчатый подшипник, двухрядный. | 45 | 68 | 12 | 0.132 |
| 6909-2RD | Роликовый игольчатый подшипник, двухрядный. | 45 | 68 | 12 | 0.132 |
| 6909-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 45 | 68 | 12 | 0.14 |
| C 6909 V | Тороидальный подшипник CARB. Бессепараторный подшипник. | 45 | 68 | 40 | 0.53 |
| RNA6909R | Однорядный игольчатый роликоподшипник с сепаратором. | 52 | 68 | 40 | 0.273 |
| NA6909TT | Игольчатый роликовый подшипник с размерами по ISO 15. Механически обработанный сепаратор из текстолита. | 45 | 68 | 41 | 0.5 |
| 6909-2RZ | Контактные уплотнения типа RZ с обеих сторон подшипника. | 45 | 68 | 12 | 0.14 |
| RNA 6909 | Однорядный игольчатый роликоподшипник с сепаратором. | 52 | 68 | 40 | 0.34 |
| NA 6909U | Игольчатый роликовый подшипник с размерами по ISO 15. | 45 | 68 | 41 | 0.52 |
| 6909-2NKE | Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника. | 45 | 68 | 12 | 0.122 |
| 6909-2NSE | Канавка под стопорное кольцо на наружном кольце подшипника. | 45 | 68 | 12 | 0.122 |
| RNA6909TT | Однорядный игольчатый роликоподшипник с сепаратором. Механически обработанный сепаратор из текстолита. | 52 | 68 | 40 | 0.335 |
| 6909L11ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. Механически обработанный сепаратор из легкого сплава. | 45 | 68 | 12 | 0 |
| NA 6909UU | Игольчатый роликоподшипник с размерами по ISO 15.. | 45 | 68 | 41 | 0.52 |
| RNA 6909U | Однорядный игольчатый роликоподшипник с сепаратором. | 52 | 68 | 40 | 0.355 |
| NA6909-2RS | Игольчатый роликовый подшипник с размерами по ISO 15. Контактные уплотнения типа RS с обеих сторон подшипника. | 40 | 68 | 40 | 0.5 |
| RNA 6909UU | Игольчатый подшипник без внутреннего кольца, смазочное отверстие в наружном кольце.. | 52 | 68 | 40 | 0.355 |
| 6909L11DDU | Механически обработанный сепаратор из легкого сплава. | 45 | 68 | 12 | 0 |
Модификации подшипника RNA6909-ZW-XL - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
