Роликовый подшипник 7433M

Подшипник 7433M — это отечественный роликовый радиально-упорный подшипник, однорядный, комплектный, с сепаратором, с углом контакта до 16°, обозначение основновного исполнения 7433, размер 165.1*336.55*95.25 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 165.1 мм
Наружный диаметр: 336.55 мм
Ширина: 95.25 мм
Масса: 38.1 кг

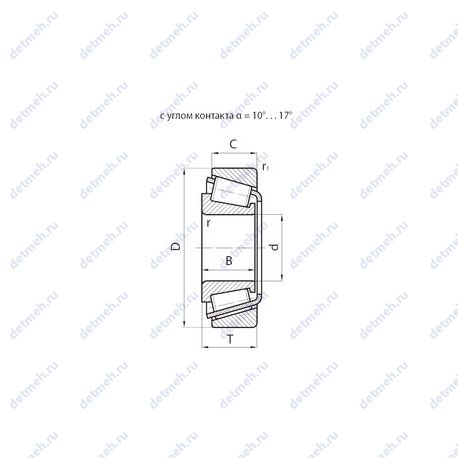

Подшипник 7433M чертеж — Чертеж подшипника 7433M

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 7433M

Производитель ЕРК

Пропускная способность:

Грузоподъемность статическая - 1730 кн;
Частота вращения предельная при жидкой смазке - 1000 об/мин;
Частота вращения предельная при пластичной смазке - 800 об/мин;
Грузоподъемность динамическая - 1160 кн;

Исходные данные для расчета:

Расчетный коэффициент (Y) - 1.62;
Расчетный коэффициент (Y0) - 0.9;
Расчетный коэффициент (e) - 0.37;

Прочие характеристики:

Размер (r1 min.) - 6.4 мм.;
Номер по ГОСТ - 7433m;
Уплотнение - нет;
Количество дорожек качения - 1;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 95.25 мм.;
Радиус наружней фаски - 3.3 мм.;
Масса - 38.100 кг;
Ширина наружной обоймы (C) - 69.85 мм.;
Ширина рабочая (T) - 92.075 мм.;
Внешний диаметр - 336.55 мм., 336.55;
Внутренний диаметр - 165.1 мм., 165.1;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 7433M, технические характеристики и номинальные значения.

Таблица модификаций подшипника 7433M

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
6У 7433 М	Модифицированный контакт..	165.1	336.55	92.075	38.1

Модификации подшипника 7433M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
