Подшипник 7313AK ГОСТ
Модификация 7313AK — это отечественный роликовый радиальный-упорный подшипник, однорядный, комплектный, с сепаратором, с углом контакта до 16°, основное конструктивное исполнение - 7313.
Размер подшипника: 65*140*33 мм.
Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 65 мм
Наружный диаметр: 140 мм
Ширина: 33 мм
Масса: 2.48 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 7313AK
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7313 | Основное исполнение. | 65 | 140 | 36 | 2.4 |
| 6-7313 | 65 | 140 | 36 | 2.41 | |
| 6 7313 А | Повышенная грузоподъемность | 65 | 140 | 36 | 2.48 |
| 6 7313 АК | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. | 65 | 140 | 36 | 2.48 |
| 7313 А | Повышенная грузоподъемность | 65 | 140 | 36 | 2.48 |
| 7313 АК | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. | 65 | 140 | 36 | 2.48 |
| 7313 К | 65 | 140 | 36 | 2.48 | |
| 7313 К1 | Кольцевая проточка на середине цилиндрической наружной поверхности наружного кольца плюс три отверстия для смазки | 65 | 140 | 36 | 2.48 |
| 7313 АШ | Повышенная грузоподъемность Нормы шумности | 65 | 140 | 36 | 2.48 |
| 7313 А1 | Повышенная грузоподъемность | 65 | 140 | 36 | 2.48 |
| 8 7313 А | Повышенная грузоподъемность | 65 | 140 | 36 | 2.48 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 7313AK
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 27313A1 | 65 | 140 | 33 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 7313AK
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ЕРК
Классификация:
- Основной тип - роликовый радиальный-упорный;
- Тела качения - ролики;
- Нагрузка - радиальная и осевая;

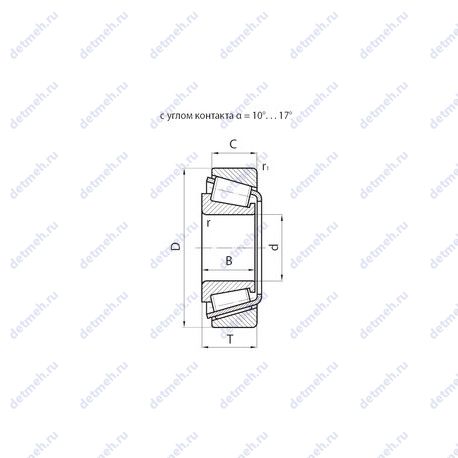

Габаритные и посадочные размеры:
- Внутренний диаметр - 65, 65 мм.;
- Внешний диаметр - 140, 140 мм.;
- Ширина рабочая (T) - 36 мм.;
- Ширина наружной обоймы (C) - 28 мм.;
- Масса - 2.480 кг;
- Радиус наружней фаски - 3.0 мм.;
- Ширина (высота) (B) - 33 мм.;
Пропускная способность:
- Грузоподъемность динамическая - 212 кн;
- Грузоподъемность статическая - 252 кн;
- Частота вращения предельная при пластичной смазке - 2600 об/мин;
- Частота вращения предельная при жидкой смазке - 3600 об/мин;
Исходные данные для расчета:
- Расчетный коэффициент (e) - 0.35;
- Расчетный коэффициент (Y0) - 0.9;
- Расчетный коэффициент (Y) - 1.7;
Прочие характеристики:
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Номер по ГОСТ - 7313ak;
- Размер (r1 min.) - 2.5 мм.;
