Роликовый подшипник 7138М

Подшипник 7138М — это отечественный роликовый радиально-упорный подшипник, однорядный, комплектный, с сепаратором, с углом контакта до 16°, обозначение основновного исполнения 7138, размер 190*290*46 мм.

Стандарт: ГОСТ
Бренд: SPZ-GROUP
Внутренний диаметр: 190 мм
Наружный диаметр: 290 мм
Ширина: 46 мм
Масса: 11.8 кг

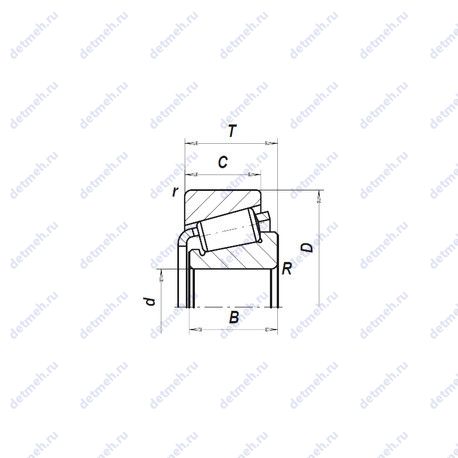

Подшипник 7138М чертеж — Чертеж подшипника 7138М

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс М — Модифицированный контакт.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 7138М

Производитель SPZ-GROUP

SPZ-GROUP (Самарские подшипниковые заводы) - крупный российский производитель подшипников, работающий с 1942 года. Компания специализируется на выпуске конических, цилиндрических и сферических роликовых подшипников, применяемых в машиностроении, металлургии, транспорте и других отраслях. SPZ-GROUP ориентируется на современные технологии и международные стандарты качества, что делает её одним из лидеров рынка.

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 40 мм.;
Масса - 11.8 кг;
Радиус наружней фаски - 2.5 мм.;
Радиус внутренней фаски (R) - 2.5 мм.;
Ширина (высота) (B) - 46 мм.;
Ширина рабочая (T) - 50.25 мм.;
Внешний диаметр - 290. мм;
Внутренний диаметр - 190. мм;

Прочие характеристики:

Номер по ГОСТ - 7138м;
Уплотнение - нет;
Количество дорожек качения - 1;

Пропускная способность:

Частота вращения предельная - 1400 об/мин;
Грузоподъемность статическая - 619 кн;
Грузоподъемность динамическая - 388 кн;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 7138М, технические характеристики и номинальные значения.

Таблица модификаций подшипника 7138М

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
7138	Основное исполнение.	190	290	51	11.80
5 7138	Роликовый радиально-упорный подшипник, однорядный, комплектный, с сепаратором, с углом контакта до 16°.	190	290	51	11.80
6 7138	Роликовый радиально-упорный подшипник, однорядный, комплектный, с сепаратором, с углом контакта до 16°.	190	290	51	11.80

Модификации подшипника 7138М - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
