Роликовый подшипник NA69/28-XL

Подшипник NA69/28-XL — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения NA6928, размер 28*45*30 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 28 мм
Наружный диаметр: 45 мм
Ширина: 30 мм
Масса: 0.182 кг

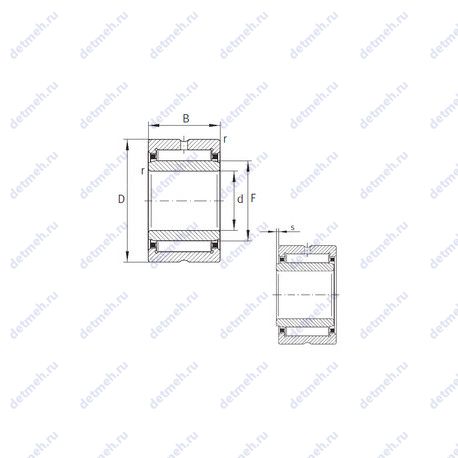

Подшипник NA69/28-XL чертеж — Чертеж подшипника NA69/28-XL

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NA — Игольчатый роликовый подшипник с размерами по ISO 15 Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс L — Механически обработанный сепаратор из легкого сплава

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника NA69/28-XL

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Габаритные и посадочные размеры:

Масса - 0.182 кг;
Радиус наружней фаски - 0.3 мм;
Ширина (высота) (B) - 30 мм;
Ширина наружной обоймы (C) - 30 мм;
Высота. мм - 30;
Внешний диаметр - 45 мм;
Внутренний диаметр - 28 мм;

Прочие характеристики:

Расстояние от торца тугого кольца до центра радиуса сферы (S) - 1;
Диаметр отверстия комплекта шариков/роликов (Fw) - 32 мм;
Граничная нагрузка по усталости (Pu) - 11.4;
Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 28x45x30;

Пропускная способность:

Частота вращения номинальная - 8 500 об/мин;
Частота вращения предельная - 13 000 об/мин;
Грузоподъемность статическая - 63 кн;
Грузоподъемность динамическая - 45.5 кн;

Классификация:

Основной тип - роликовый игольчатый;
Обозначение - na69/28-xl;
Форма роликов - игольчатые;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NA69/28-XL, технические характеристики и номинальные значения.
