Подшипник 70324 ГОСТ
Модификация 70324 — это отечественный шариковый радиальный подшипник, однорядный, комплектный, с сепаратором, основное конструктивное исполнение - 324.
Импортный аналог - 6324C3.
Размер подшипника: 120*260*55 мм.
Стандарт: ГОСТ
Бренд: ГПЗ-1
Внутренний диаметр: 120 мм
Наружный диаметр: 260 мм
Ширина: 55 мм
Масса: 12.5 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 70324
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 324 | Основное исполнение. | 120 | 260 | 55 | 12.5 |
| 2В0 324 | 120 | 260 | 55 | 12.52 | |
| 2В70 324 | 120 | 260 | 55 | 12.52 | |
| 30 324 КТ | Температура отпуска: 200°, Рабочая температура: 160° | 120 | 260 | 55 | 12.52 |
| 75 324 ЕШ2 | Нормы шумности Сепаратор из текстолита. | 120 | 260 | 55 | 12.52 |
| 75 324 ЕШ3 | Нормы шумности Сепаратор из текстолита. | 120 | 260 | 55 | 12.52 |
| С8 324 | ВНИИНП-235 | 120 | 260 | 55 | 12.52 |
| 6324 | 120 | 260 | 55 | 12.22 | |
| 6 324 АЛШ1 | Повышенная грузоподъемность Нормы шумности Сепаратор из латуни. | 120 | 260 | 55 | 12.52 |
| 6 324 АЛШ | Повышенная грузоподъемность Нормы шумности Сепаратор из латуни. | 120 | 260 | 55 | 12.52 |
| 6 324 Л | Сепаратор из латуни. | 120 | 260 | 55 | 12.52 |
| 76 324 АЛШ1 | Повышенная грузоподъемность Нормы шумности Сепаратор из латуни. | 120 | 260 | 55 | 12.52 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 70324
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-1 | 70324 | 120 | 260 | 55 | ГОСТ |
| SKF | 6324/C3 | 120 | 260 | 55 | ISO |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица взаимозаменяемостей подшипника 70324
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 324 | 120 | 260 | 55 | |||
| 2В0 324 | 120 | 260 | 55 | |||
| 2В70 324 | 120 | 260 | 55 | |||
| 30 324 КТ | 120 | 260 | 55 | Проточка на внешнем кольце для смазки | Для повышенных температур | |
| 75 324 ЕШ2 | 120 | 260 | 55 | Сепаратор из текстолита | ||
| 75 324 ЕШ3 | 120 | 260 | 55 | Сепаратор из текстолита | ||
| С8 324 | 120 | 260 | 55 | |||
| 6324 | 120 | 260 | 55 | |||
| 6 324 АЛШ1 | 120 | 260 | 55 | Сепаратор из латуни | Повышенной грузоподъёмности | |
| 6 324 АЛШ | 120 | 260 | 55 | Сепаратор из латуни | Повышенной грузоподъёмности | |
| 6 324 Л | 120 | 260 | 55 | Сепаратор из латуни | ||
| 76 324 АЛШ1 | 120 | 260 | 55 | Сепаратор из латуни | Повышенной грузоподъёмности |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

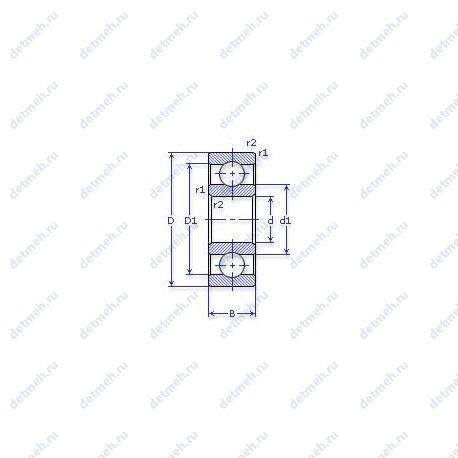

Таблица размеров и характеристик подшипника 70324
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГПЗ-1
ГПЗ-1 — ОАО "Московский подшипник"
Классификация:
- Основной тип - шариковый радиальный;
- Тела качения - шарики;
- Нагрузка - радиальная;
- Обозначение - 70 324;
Прочие характеристики:
- Номер по ГОСТ - 70-324;
- Размеры. мм - 120x260x55;
- ГОСТ - ГОСТ 520;
- Материал Марка стали - шх-15;
- d шарика (мм) Диаметр шарика - 42.862;
- N шариков Количество шариков - 8;
Габаритные и посадочные размеры:
- Внутренний диаметр - 120 мм;
- Внешний диаметр - 260 мм;
- Масса - 12.3 кг;
- Ширина - 55 мм;
- d (мм) Внутренний диаметр - 120;
- D (мм) Наружный диаметр - 260;
- В (мм) Ширина - 55;
- m (кг) Масса - 12.3;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 217;
- Co (kN) Грузоподъемность статическая - 180;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 3000;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 2400;
