Шариковый подшипник 70-180504 АС9Ш

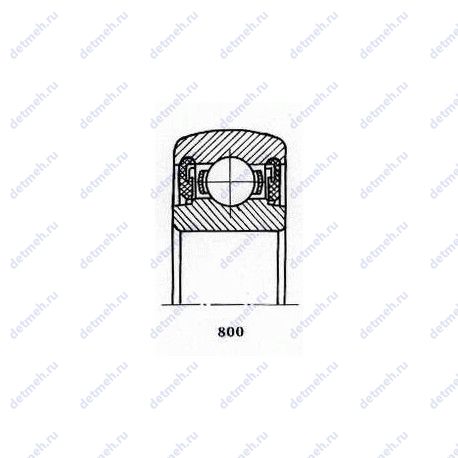

Подшипник 70-180504 АС9Ш — это отечественный шариковый радиальный подшипник, однорядный, с двумя защитными шайбами, обозначение основновного исполнения 180504, размер 20*47*18 мм.
Импортный аналог - 622042RS1C3Q6.
Стандарт: ГОСТ
Бренд: ГПЗ-5
Внутренний диаметр: 20 мм
Наружный диаметр: 47 мм
Ширина: 18 мм
Масса: 0.14 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 70-180504 АС9Ш
Производитель ГПЗ-5
ОАО "Ролтом", Россия, Томск
Классификация:
- Основной тип - шариковый радиальный;
- Тела качения - шарики;
- Нагрузка - радиальная;
Прочие характеристики:
- Номер по ГОСТ - 70-180504 ас9ш;
- Количество дорожек качения - 1;
- Уплотнение - есть;
Габаритные и посадочные размеры:
- Внутренний диаметр - 20 мм;
- Внешний диаметр - 47 мм;
- Ширина (высота) (B) - 18 мм.;
- Масса - 0.14 кг;
- Ширина наружной обоймы (C) - 18 мм.;
В таблице приведены основные размеры подшипника 70-180504 АС9Ш, технические характеристики и номинальные значения.
Таблица модификаций подшипника 70-180504 АС9Ш
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 180504 | Основное исполнение. | 20 | 47 | 18 | 0.14 |
| 180504 А | Повышенная грузоподъемность. | 20 | 47 | 18 | 0.14 |
| 6 180504 | Шариковый радиальный подшипник, однорядный, с двумя защитными шайбами. | 20 | 47 | 18 | 0.14 |
| 180504 Е | Сепаратор из текстолита.. | 20 | 47 | 18 | 0.14 |
| 180504 С1 | ОКБ 122-7. | 20 | 47 | 18 | 0.14 |
| 180504 С17 | Литол-24. | 20 | 47 | 18 | 0.14 |
| 180504 КС9 | ЛЗ-31. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 20 | 47 | 18 | 0.14 |
| 6 180504 С9 | ЛЗ-31. | 20 | 47 | 18 | 0.14 |
| 180504 АС17 | Повышенная грузоподъемность. Литол-24. | 20 | 47 | 18 | 0.14 |
| 180504 КС17 | Литол-24. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 20 | 47 | 18 | 0.14 |
| 6-180504 АС9 | Повышенная грузоподъемность. ЛЗ-31. | 20 | 47 | 18 | 0.14 |
| 7Н 180504 С9 | ЛЗ-31. | 20 | 47 | 18 | 0.14 |
| 70 180504 С9 | ЛЗ-31. | 20 | 47 | 18 | 0.14 |
| 6 180504 С17 | Литол-24. | 20 | 47 | 18 | 0.14 |
| 6 180504 КС9 | ЛЗ-31. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 20 | 47 | 18 | 0.14 |
| 6 180504 КС17 | Литол-24. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 20 | 47 | 18 | 0.14 |
| 6 180504 С9Ш1 | ЛЗ-31. Нормы шумности. | 20 | 47 | 18 | 0.14 |
| 70 180504 С9Ш | ЛЗ-31. Нормы шумности. | 20 | 47 | 18 | 0.14 |
| 76 180504 КС9 | ЛЗ-31. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 20 | 47 | 18 | 0.14 |
| 76-180504 АС9 | Повышенная грузоподъемность. ЛЗ-31. | 20 | 47 | 18 | 0.14 |
| 76 180504 АШ1 | Повышенная грузоподъемность. Нормы шумности. | 20 | 47 | 18 | 0.14 |
| 76 180504 С9Ш | ЛЗ-31. Нормы шумности. | 20 | 47 | 18 | 0.14 |
| 6-180504 АКС9 | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . ЛЗ-31. | 20 | 47 | 18 | 0.135 |
| 70 180504 С17 | Литол-24. | 20 | 47 | 18 | 0.14 |
| 70-180504 УС2 | ЦИАТИМ-221. Дополнительные технические требования. | 20 | 47 | 18 | 0.14 |
| 70 180504 КС9 | ЛЗ-31. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 20 | 47 | 18 | 0.14 |
| 70-180504 АС9 | Повышенная грузоподъемность. ЛЗ-31. | 20 | 47 | 18 | 0.14 |
| 6 180504 ЮТС2 | Температура отпуска: 200°, Рабочая температура: 160°. ЦИАТИМ-221. Все детали или часть деталей из нержавеющей стали.. | 20 | 47 | 18 | 0.14 |
| 75 180504 ЕТС1 | Температура отпуска: 200°, Рабочая температура: 160°. ОКБ 122-7. Сепаратор из текстолита.. | 20 | 47 | 18 | 0.14 |
| 75-180504 ЕТС2 | Температура отпуска: 200°, Рабочая температура: 160°. ЦИАТИМ-221. Сепаратор из текстолита.. | 20 | 47 | 18 | 0.14 |
| 70 180504 КС9Ш | ЛЗ-31. Нормы шумности. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 20 | 47 | 18 | 0.14 |
| 70-180504 КС17 | Литол-24. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 20 | 47 | 18 | 0.14 |
| 35 180504 ЕТ2С2 | Температура отпуска: 250°, Рабочая температура: 200°. ЦИАТИМ-221. Сепаратор из текстолита.. | 20 | 47 | 18 | 0.14 |
| 6 180504 КС9Ш2У | ЛЗ-31. Нормы шумности. Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 20 | 47 | 18 | 0.14 |
| 76 180504 АW24Ш | Повышенная грузоподъемность. Смазка пластичная Shell Alvania Greases G2. Нормы шумности. | 20 | 47 | 18 | 0.14 |
| 6 180504 АW24Ш1 | Повышенная грузоподъемность. Смазка пластичная Shell Alvania Greases G2. Нормы шумности. | 20 | 47 | 18 | 0.14 |
| 6 180504 АС30Ш1 | Повышенная грузоподъемность. ЮНОЛА. Нормы шумности. | 20 | 47 | 18 | 0.14 |
| 75 180504 Е1ТС2 | Температура отпуска: 200°, Рабочая температура: 160°. ЦИАТИМ-221. Сепаратор из текстолита.. | 20 | 47 | 18 | 0.14 |
| 75 180504 Е2ТС1 | Температура отпуска: 200°, Рабочая температура: 160°. ОКБ 122-7. Сепаратор из пластических материалов.. | 20 | 47 | 18 | 0.14 |
| 75 180504 ЕТ2С2 | Температура отпуска: 250°, Рабочая температура: 200°. ЦИАТИМ-221. Сепаратор из текстолита.. | 20 | 47 | 18 | 0.14 |
Модификации подшипника 70-180504 АС9Ш - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 160504 | 20 | 47 | 18 |
