Роликовый подшипник CS1516

Подшипник CS1516 — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения 1516, размер 23.812*30.162*25.4 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 23.812 мм
Наружный диаметр: 30.162 мм
Ширина: 25.4 мм
Масса: 0.038 кг

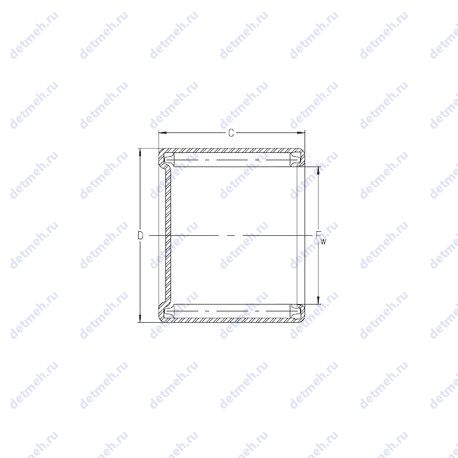

Подшипник CS1516 чертеж — Чертеж подшипника CS1516

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника CS1516

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Габаритные и посадочные размеры:

Высота. мм - 25.4;
Масса - 0.038 кг;
Ширина наружной обоймы (C) - 25.4 мм;
Внешний диаметр - 30.162 мм;
Внутренний диаметр - 23.812 мм;

Прочие характеристики:

Диаметр отверстия комплекта шариков/роликов (Fw) - 23.812 мм;
Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 23.812x30.162x25.4;

Пропускная способность:

Частота вращения предельная - 4600 об/мин;
Грузоподъемность статическая - 66 кн;
Грузоподъемность динамическая - 33.5 кн;

Классификация:

Основной тип - роликовый игольчатый;
Обозначение - cs1516;
Форма роликов - игольчатые;
Тела качения - ролики;

В таблице приведены основные размеры подшипника CS1516, технические характеристики и номинальные значения.

Таблица модификаций подшипника CS1516

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
B-1516	Подшипник со специальными размерами.	23.812	30.162	25.4	0.042
BT1516	Роликовый игольчатый подшипник, однорядный.	23.812	30.162	25.4	0.035
BCE1516	Роликовый игольчатый подшипник, однорядный.	23.812	30.162	25.4	38
DCL1516	Роликовый игольчатый подшипник, однорядный.	23.812	30.162	25.4	0.036
BAM 1516	Роликовый игольчатый подшипник, однорядный.	23.812	30.162	25.4	0.0355
BA 1516 Z	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Упорный шарикоподшипник, диаметр отверстия d < 10 мм. Однозначное число после префикса BA обозначает диаметр отверстия..	23.812	30.162	25.4	0.033

Модификации подшипника CS1516 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
MK15161	23.812	30.162	25.4		Проточка на внешнем кольце для смазки
