Роликовый подшипник CS1316

Подшипник CS1316 — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения 1316, размер 20.638*26.988*25.4 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 20.638 мм
Наружный диаметр: 26.988 мм
Ширина: 25.4 мм
Масса: 0.036 кг

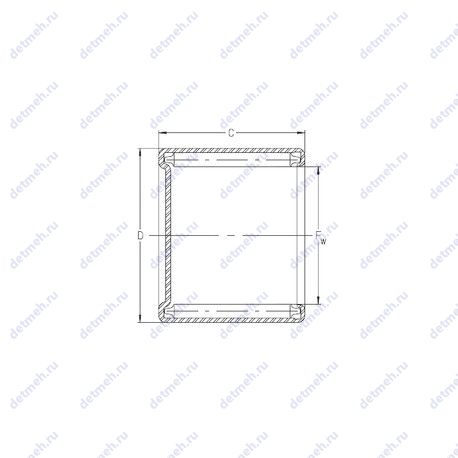

Подшипник CS1316 чертеж — Чертеж подшипника CS1316

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника CS1316

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Габаритные и посадочные размеры:

Высота. мм - 25.4;
Масса - 0.036 кг;
Ширина наружной обоймы (C) - 25.4 мм;
Внешний диаметр - 26.988 мм;
Внутренний диаметр - 20.638 мм;

Прочие характеристики:

Диаметр отверстия комплекта шариков/роликов (Fw) - 20.638 мм;
Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 20.638x26.988x25.4;

Пропускная способность:

Частота вращения предельная - 5200 об/мин;
Грузоподъемность статическая - 61 кн;
Грузоподъемность динамическая - 32.5 кн;

Классификация:

Основной тип - роликовый игольчатый;
Обозначение - cs1316;
Форма роликов - игольчатые;
Тела качения - ролики;

В таблице приведены основные размеры подшипника CS1316, технические характеристики и номинальные значения.

Таблица модификаций подшипника CS1316

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
B-1316	Подшипник со специальными размерами.	20.638	26.988	25.4	0.037
BT1316	Роликовый игольчатый подшипник, однорядный.	20.638	26.988	25.4	0.031
DCL1316	Роликовый игольчатый подшипник, однорядный.	20.638	26.988	25.4	0.032
BAM 1316	Роликовый игольчатый подшипник, однорядный.	20.638	26.988	25.4	0.0305
BA 1316 Z	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Упорный шарикоподшипник, диаметр отверстия d < 10 мм. Однозначное число после префикса BA обозначает диаметр отверстия..	20.638	26.988	25.4	0.0285

Модификации подшипника CS1316 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
MK13161	20.638	26.988	25.4		Проточка на внешнем кольце для смазки
