Роликовый подшипник 697924У
Подшипник 697924У — это отечественный роликовый радиально-упорный подшипник, двухрядный, с бортом на наружном кольце, обозначение основновного исполнения 697924, размер 120*200*38 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс У — Дополнительные технические требования
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 697924У
Производитель ЕРК+
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 2.19
- Расчетный коэффициент (Y1): 1.47
- Расчетный коэффициент (Y0): 1.44
- Расчетный коэффициент (e): 0.46

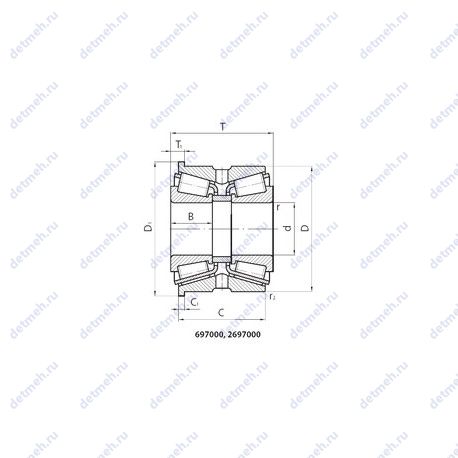

Габаритные и посадочные размеры:
- Ширина рабочая (T1): 19.86
- Наружный диаметр (D1): 208
- Ширина (высота) (B): 38 мм.
- Радиус наружней фаски: 2.3 мм.
- Масса: 10.044 кг
- Ширина наружной обоймы (C): 64 мм.
- Ширина рабочая (T): 84.05 мм.
- Внешний диаметр: 200 мм., 200
- Внутренний диаметр: 120 мм., 120
Прочие характеристики:
- Размер (C1): 10 мм.
- Размер (r2 min.): 0.3 мм.
- Номер по ГОСТ: 697924у
- Уплотнение: нет
- Количество дорожек качения: 2
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 2000 об/мин
- Грузоподъемность статическая: 815 кн
- Грузоподъемность динамическая: 417 кн
Классификация:
- Основной тип: роликовый радиальный-упорный
- Нагрузка: радиальная и осевая
- Тела качения: ролики
Производитель ГОСТ+
Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.
Классификация:
- Тип: конический
- Нагрузка: радиальная и осевая
- Тела качения: ролики
- Основной тип: роликовый радиальный-упорный
В таблице приведены основные размеры подшипника 697924У, технические характеристики и номинальные значения.
Таблица модификаций подшипника 697924У
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 2 697924 У | Дополнительные технические требования. | 120 | 200 | 64 | 10.04 |
| 32-697924 Л | Сепаратор из латуни.. | 120 | 200 | 64 | 10.04 |
Модификации подшипника 697924У - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 697924У
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| EPK | 697924У | 120 | 200 | 38 | ГОСТ |
| ГОСТ | 697924У | 120 | 200 | 38 | ГОСТ |
Аналог подшипника 697924У — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
