Роликовый подшипник 697847Л

Подшипник 697847Л — это отечественный роликовый радиально-упорный подшипник, двухрядный, с бортом на наружном кольце, обозначение основновного исполнения 697847, размер 234.95*327.025*61 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 234.95 мм
Наружный диаметр: 327.025 мм
Ширина: 61 мм
Масса: 28.69 кг

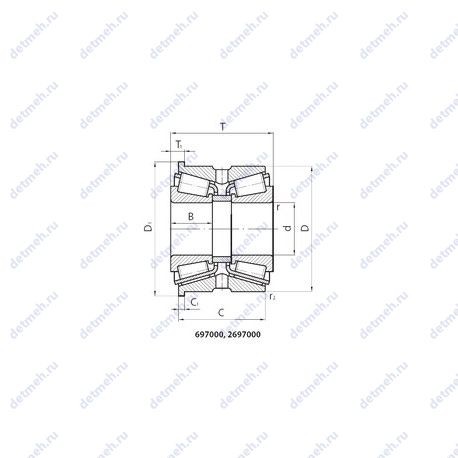

Подшипник 697847Л чертеж — Чертеж подшипника 697847Л

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л — Сепаратор из латуни.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника 697847Л

Производитель ЕРК

Исходные данные для расчета:

Расчетный коэффициент (Y0) - 1.98;
Расчетный коэффициент (Y2) - 3.02;
Расчетный коэффициент (Y1) - 2.03;
Расчетный коэффициент (e) - 0.33;

Габаритные и посадочные размеры:

Ширина рабочая (T1) - 25.4;
Наружный диаметр (D1) - 336.55;
Ширина (высота) (B) - 61 мм.;
Радиус наружней фаски - 6.0 мм.;
Масса - 28.690 кг;
Ширина наружной обоймы (C) - 90.24 мм.;
Ширина рабочая (T) - 122 мм.;
Внешний диаметр - 327.025 мм., 327.025;
Внутренний диаметр - 234.95 мм., 234.95;

Прочие характеристики:

Размер (C1) - 9.52 мм.;
Размер (r2 min.) - 1.5 мм.;
Номер по ГОСТ - 697847л;
Уплотнение - нет;
Количество дорожек качения - 2;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 1500 об/мин;
Грузоподъемность статическая - 1700 кн;
Грузоподъемность динамическая - 720 кн;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 697847Л, технические характеристики и номинальные значения.
