Роликовый подшипник 697724Л1
Подшипник 697724Л1 — это отечественный роликовый радиально-упорный подшипник, двухрядный, с бортом на наружном кольце, обозначение основновного исполнения 697724, размер 120*180*44 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс Л1 — Сепаратор из латуни.
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 697724Л1
Производитель ЕРК+
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 3.39
- Расчетный коэффициент (Y1): 2.28
- Расчетный коэффициент (Y0): 2.23
- Расчетный коэффициент (e): 0.3

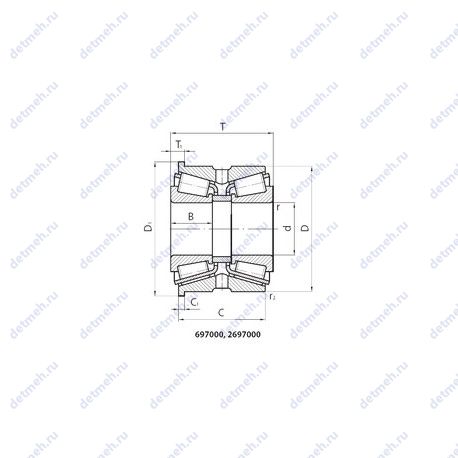

Габаритные и посадочные размеры:
- Ширина рабочая (T1): 15.15
- Наружный диаметр (D1): 188
- Ширина (высота) (B): 44 мм.
- Радиус наружней фаски: 2.5 мм.
- Масса: 8.000 кг
- Ширина наружной обоймы (C): 80.5 мм.
- Ширина рабочая (T): 96.8 мм.
- Внешний диаметр: 180 мм., 180
- Внутренний диаметр: 120 мм., 120
Прочие характеристики:
- Размер (C1): 7.0 мм.
- Размер (r2 min.): 0.6 мм.
- Номер по ГОСТ: 697724л1
- Уплотнение: нет
- Количество дорожек качения: 2
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 2000 об/мин
- Грузоподъемность статическая: 668 кн
- Грузоподъемность динамическая: 364 кн
Классификация:
- Основной тип: роликовый радиальный-упорный
- Нагрузка: радиальная и осевая
- Тела качения: ролики
Производитель ГОСТ+
Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.
Классификация:
- Тип: конический
- Нагрузка: радиальная и осевая
- Тела качения: ролики
- Основной тип: роликовый радиальный-упорный
В таблице приведены основные размеры подшипника 697724Л1, технические характеристики и номинальные значения.
Таблица модификаций подшипника 697724Л1
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 697724Л | Сепаратор из латуни.. | 120 | 188 | 44 | 7.96 |
| 2-697724 Л | Сепаратор из латуни.. | 120 | 180 | 96.8 | 8.15 |
| 4-697724 Л | Сепаратор из латуни.. | 120 | 180 | 96.8 | 8.15 |
| 2 697724 Л1 | Сепаратор из латуни.. | 120 | 180 | 96.80 | 8.15 |
| 32-697724 Л | Сепаратор из латуни.. | 120 | 180 | 96.8 | 8.15 |
| 34-697724 Л | Сепаратор из латуни.. | 120 | 180 | 96.8 | 8.15 |
| 4 697724 Л1 | Сепаратор из латуни.. | 120 | 180 | 96.80 | 8.15 |
| 32 697724 Л1 | Сепаратор из латуни.. | 120 | 180 | 96.80 | 8.15 |
| 34 697724 Л1 | Сепаратор из латуни.. | 120 | 180 | 96.80 | 8.15 |
Модификации подшипника 697724Л1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 697724Л1
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| EPK | 697724Л1 | 120 | 180 | 44 | ГОСТ |
| ГОСТ | 697724Л1 | 120 | 180 | 44 | ГОСТ |
Аналог подшипника 697724Л1 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 97724Л1 | 120 | 180 | 44 | Сепаратор из латуни |
