Роликовый подшипник 697711ЛKУ

Подшипник 697711ЛKУ — это отечественный роликовый радиально-упорный подшипник, двухрядный, с бортом на наружном кольце, обозначение основновного исполнения 697711, размер 55*100*29.5 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 55 мм
Наружный диаметр: 100 мм
Ширина: 29.5 мм
Масса: 2.05 кг

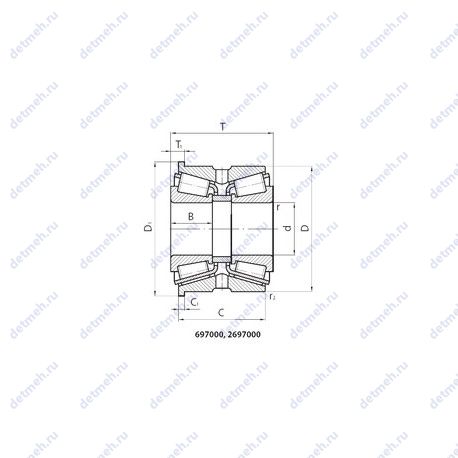

Подшипник 697711ЛKУ чертеж — Чертеж подшипника 697711ЛKУ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л — Сепаратор из латуни. Суффикс У — Дополнительные технические требования

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 697711ЛKУ

Производитель ЕРК

Исходные данные для расчета:

Расчетный коэффициент (Y0) - 1.96;
Расчетный коэффициент (Y2) - 2.99;
Расчетный коэффициент (Y1) - 2;
Расчетный коэффициент (e) - 0.34;

Габаритные и посадочные размеры:

Ширина рабочая (T1) - 10;
Наружный диаметр (D1) - 104.5;
Ширина (высота) (B) - 29.5 мм.;
Радиус наружней фаски - 2 мм.;
Масса - 2.050 кг;
Ширина наружной обоймы (C) - 54 мм.;
Ширина рабочая (T) - 65 мм.;
Внешний диаметр - 100 мм., 100;
Внутренний диаметр - 55 мм., 55;

Прочие характеристики:

Размер (C1) - 4.5 мм.;
Размер (r2 min.) - 0.3 мм.;
Номер по ГОСТ - 697711лkу;
Уплотнение - нет;
Количество дорожек качения - 2;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 3200 об/мин;
Грузоподъемность статическая - 224 кн;
Грузоподъемность динамическая - 152 кн;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 697711ЛKУ, технические характеристики и номинальные значения.

Таблица модификаций подшипника 697711ЛKУ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
697711 ЛКУ	Сепаратор из латуни.. Дополнительные технические требования. Штампованный сепаратор из черных металлов..	55	100	54	2.10
2 697711 ЛКУ	Сепаратор из латуни.. Дополнительные технические требования. Штампованный сепаратор из черных металлов..	55	100	54	2.10

Модификации подшипника 697711ЛKУ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
