Роликовый подшипник 67809ЛK

Подшипник 67809ЛK — это отечественный роликовый радиально-упорный подшипник, однорядный, повышенной грузоподъемности с упорным бортом на наружном кольце, обозначение основновного исполнения 67809, размер 45*85*24.5 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 45 мм
Наружный диаметр: 85 мм
Ширина: 24.5 мм
Масса: 0.556 кг

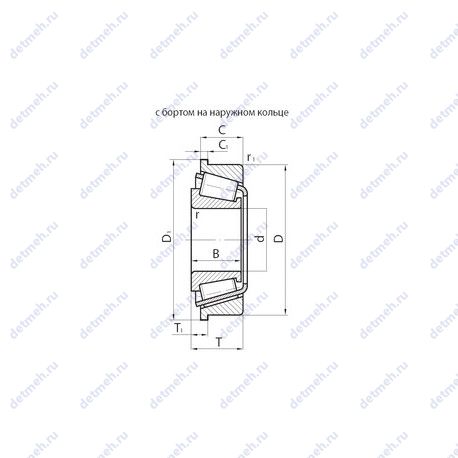

Подшипник 67809ЛK чертеж — Чертеж подшипника 67809ЛK

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л — Сепаратор из латуни.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 67809ЛK

Производитель ЕРК

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.3;
Расчетный коэффициент (Y) - 2.03;
Расчетный коэффициент (Y0) - 1.11;

Габаритные и посадочные размеры:

Ширина рабочая (T1) - 7.93;
Ширина (высота) (B) - 24.5 мм.;
Радиус наружней фаски - 2.0 мм.;
Масса - 0.556 кг;
Ширина наружной обоймы (C) - 17.46 мм.;
Ширина рабочая (T) - 20.63 мм.;
Внешний диаметр - 85 мм., 85;
Внутренний диаметр - 45 мм., 45;

Прочие характеристики:

Размер (C1) - 4.76 мм.;
Размер (D1) - 89.76 мм.;
Размер (r1 min.) - 0.9 мм.;
Номер по ГОСТ - 67809лk;
Уплотнение - нет;
Количество дорожек качения - 1;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 6300 об/мин;
Грузоподъемность статическая - 67.5 кн;
Грузоподъемность динамическая - 61.2 кн;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 67809ЛK, технические характеристики и номинальные значения.

Таблица модификаций подшипника 67809ЛK

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
2 67809 ЛК	Сепаратор из латуни.. Штампованный сепаратор из черных металлов..	45	85	21	0.47
4 67809 ЛК	Сепаратор из латуни.. Штампованный сепаратор из черных металлов..	45	85	21	0.47

Модификации подшипника 67809ЛK - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
