Роликовый подшипник BCE146

Подшипник BCE146 — это импортный роликовый игольчатый подшипник, обозначение основновного исполнения 146, размер 22.225*28.575*0.375 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 22.225 мм
Наружный диаметр: 28.575 мм
Ширина: 0.375 мм
Масса: 13 кг

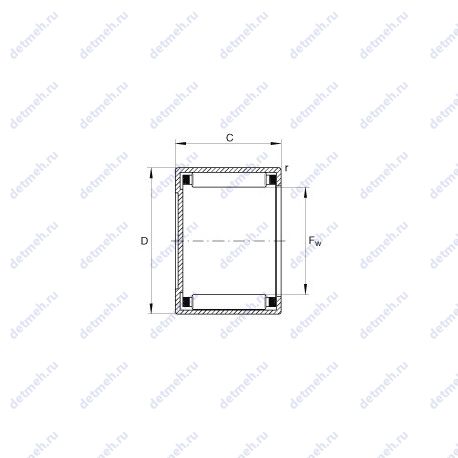

Подшипник BCE146 чертеж — Чертеж подшипника BCE146

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника BCE146

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Габаритные и посадочные размеры:

Наружный диаметр (D) - 28.575 мм;
Ширина наружной обоймы (C) - 9.525 мм, ;
Высота. мм - 9.525;
Внешний диаметр - 28.575 мм;
Внутренний диаметр - 22.225 мм;

Прочие характеристики:

по ABMA 18.2 - 1982;
nB - 8200 1/min;
nG - 11400 1/min;
C0r - 10700 n, 2400 lbf;
Cr - 8200 n, 1850 lbf;
m - 13 g;
Fw - 22.225 мм, ;
Размеры. мм - 22.225x28.575x9.525;

Классификация:

Основной тип - роликовый игольчатый;
Обозначение - bce146;
Форма роликов - игольчатые;
Тела качения - ролики;

В таблице приведены основные размеры подшипника BCE146, технические характеристики и номинальные значения.

Таблица модификаций подшипника BCE146

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
B-146	Подшипник со специальными размерами.	22.225	28.575	9.52	0.013
J-146	Метрическая серия J. В соответствии с американским стандартом ABMA. Совместимы префиксами ABMA (EL,EH,H,HH,HM,M,LM,L,LL).	22.225	28.575	9.53	0.012
BT146P	Роликовый игольчатый подшипник.	22.225	28.575	9.52	0.013
DCL146	Роликовый игольчатый подшипник.	22.225	28.575	9.525	0.013
BAM 146	Роликовый игольчатый подшипник.	22.225	28.575	9.52	0.0138
BA 146 Z	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Упорный шарикоподшипник, диаметр отверстия d < 10 мм. Однозначное число после префикса BA обозначает диаметр отверстия..	22.225	28.575	9.52	0.0115

Модификации подшипника BCE146 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
