Роликовый подшипник BCE3616

Подшипник BCE3616 — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения 3616, размер 57.15*66.675*25.4 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 57.15 мм
Наружный диаметр: 66.675 мм
Ширина: 25.4 мм
Масса: 0.12 кг

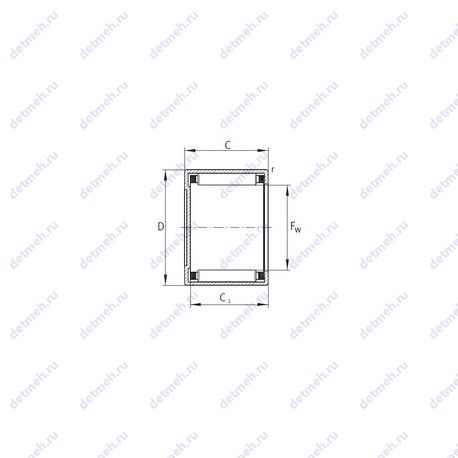

Подшипник BCE3616 чертеж — Чертеж подшипника BCE3616

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника BCE3616

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Габаритные и посадочные размеры:

Высота. мм - 25.4;
Масса - 0.12 кг;
Ширина наружной обоймы (C) - 25.4 мм;
Внешний диаметр - 66.675 мм;
Внутренний диаметр - 57.15 мм;

Прочие характеристики:

Диаметр отверстия комплекта шариков/роликов (Fw) - 57.15 мм;
Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 57.15x66.675x25.4;

Пропускная способность:

Частота вращения предельная - 4900 об/мин;
Грузоподъемность статическая - 107 кн;
Грузоподъемность динамическая - 50 кн;

Классификация:

Основной тип - роликовый игольчатый;
Обозначение - bce3616;
Форма роликов - игольчатые;
Тела качения - ролики;

В таблице приведены основные размеры подшипника BCE3616, технические характеристики и номинальные значения.

Таблица модификаций подшипника BCE3616

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
B-3616	Подшипник со специальными размерами.	57.15	66.675	25.4	0.138
J-3616	Метрическая серия J. В соответствии с американским стандартом ABMA. Совместимы префиксами ABMA (EL,EH,H,HH,HM,M,LM,L,LL).	57.15	66.675	25.4	0.114
BAM 3616	Роликовый игольчатый подшипник, однорядный.	57.15	66.675	25.4	0.135
BA 3616 Z	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Упорный шарикоподшипник, диаметр отверстия d < 10 мм. Однозначное число после префикса BA обозначает диаметр отверстия..	57.15	66.675	25.4	0.115

Модификации подшипника BCE3616 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
