Роликовый подшипник 67404AP

Подшипник 67404AP — это отечественный роликовый радиально-упорный подшипник, однорядный, повышенной грузоподъемности с упорным бортом на наружном кольце, обозначение основновного исполнения 67404, размер 19.987*47*14.381 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 19.987 мм
Наружный диаметр: 47 мм
Ширина: 14.381 мм
Масса: 0.129 кг

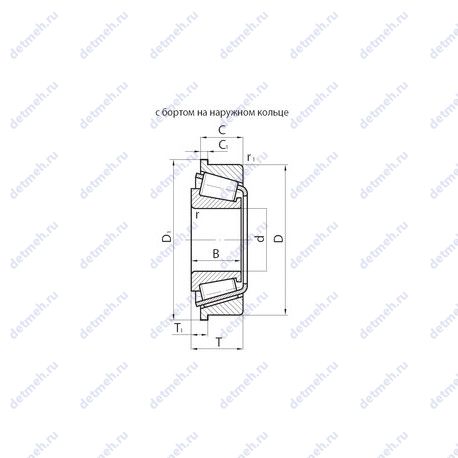

Подшипник 67404AP чертеж — Чертеж подшипника 67404AP

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 67404AP

Производитель ЕРК

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.35;
Расчетный коэффициент (Y) - 1.74;
Расчетный коэффициент (Y0) - 0.96;

Габаритные и посадочные размеры:

Ширина рабочая (T1) - 6.038;
Ширина (высота) (B) - 14.381 мм.;
Радиус наружней фаски - 1.5 мм.;
Масса - 0.129 кг;
Ширина наружной обоймы (C) - 11.112 мм.;
Ширина рабочая (T) - 14.381 мм.;
Внешний диаметр - 47 мм., 47;
Внутренний диаметр - 19.987 мм., 19.987;

Прочие характеристики:

Размер (C1) - 2.769 мм.;
Размер (D1) - 50.861 мм.;
Размер (r1 min.) - 1.0 мм.;
Номер по ГОСТ - 67404ap;
Уплотнение - нет;
Количество дорожек качения - 1;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 11000 об/мин;
Частота вращения предельная при пластичной смазке - 8000 об/мин;
Грузоподъемность статическая - 28.2 кн;
Грузоподъемность динамическая - 27.7 кн;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 67404AP, технические характеристики и номинальные значения.

Таблица модификаций подшипника 67404AP

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
67404 АР	Повышенная грузоподъемность. Детали из теплоустойчивой (быстрорежущие) стали..	19.987	47	14.381	0.129
4 67404 АР	Повышенная грузоподъемность. Детали из теплоустойчивой (быстрорежущие) стали..	19.987	47	14.381	0.129
6 67404 АР	Повышенная грузоподъемность. Детали из теплоустойчивой (быстрорежущие) стали..	19.987	47	14.381	0.129

Модификации подшипника 67404AP - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
