Роликовый подшипник RNAFW152320
Подшипник RNAFW152320 — это импортный роликовый игольчатый подшипник, двухрядный, обозначение основновного исполнения 152320, размер 15*23*20 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

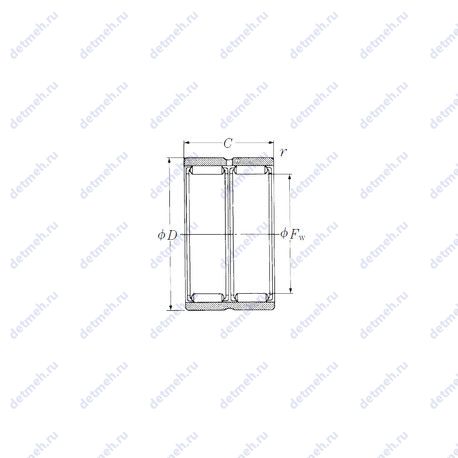

Таблица размеров и характеристик подшипника RNAFW152320
Производитель JNS
Компания Japan Nose Seiko была основана как производитель подшипниковых деталей в 1961 году. В 1979 начали производство и продажу подшипников и опорных роликов. Продукция отличается высокой точностью, надежностью и долговечностью. Широко используются в производственных линиях, таких как цифровая бытовая техника, производственные мощности, точная строительная техника и электронные микроскопы.
Габаритные и посадочные размеры:
- Радиус наружней фаски - 0.3 мм;
- Внутренний диаметр - 15 мм;
- Внешний диаметр - 23 мм;
- Высота. мм - 20;
- Ширина наружной обоймы (C) - 20 мм;
- Масса - 0.031 кг;
Классификация:
- Тела качения - ролики;
- Форма роликов - игольчатые;
- Обозначение - rnafw152320;
- Основной тип - роликовый игольчатый;
Прочие характеристики:
- Размеры. мм - 15x23x20;
- Размер сопряженных деталей (Da max.) - 21;
- Количество дорожек качения - 2;
- Уплотнение - нет;
- Размер сопряженных деталей (db) - 18.6;
- Размер сопряженных деталей (Db) - 15.6;
Пропускная способность:
- Грузоподъемность динамическая - 11.4 кн;
- Грузоподъемность статическая - 15.4 кн;
- Частота вращения предельная - 23 000 об/мин;
Производитель IKO
IKO была первой компанией в Японии , которая начала технические разработки игольчатых роликоподшипников . На сегодняшний день это ведущий изготовитель с выдающимися достижениями в этой области . В отличие от стандартного вращательного способа использования подшипников , линейная серия расширила область применения до уровня скользящих устройств . Абсолютно новый продукт для повышения точности направляющих . IKO уже разработала множество продуктов , связанных с направляющими звеньями линейного перемещения . IKO также завоевала репутацию лидера в производстве направляющих линейного перемещения .
Классификация:
- Тела качения - ролики;
- Основной тип - роликовый игольчатый;
- Форма роликов - игольчатые;
- Обозначение - rnafw 152320;
Прочие характеристики:
- Размер сопряженных деталей (Db) - 15.6;
- Размеры. мм - 15x23x20;
- Диаметр отверстия комплекта шариков/роликов (Fw) - 15 мм;
- Размер сопряженных деталей (db) - 18.6;
- Размер сопряженных деталей (Da max.) - 21;
- Уплотнение - нет;
- Количество дорожек качения - 2;
Габаритные и посадочные размеры:
- Внутренний диаметр - 15 мм;
- Внешний диаметр - 23 мм;
- Высота. мм - 20;
- Ширина наружной обоймы (C) - 20 мм;
- Масса - 0.0305 кг;
- Радиус наружней фаски - 0.3 мм;
Пропускная способность:
- Грузоподъемность динамическая - 11.4 кн;
- Частота вращения предельная - 35 000 об/мин;
- Грузоподъемность статическая - 15.4 кн;
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Пропускная способность:
- Частота вращения предельная - 28000 об/мин;
- Грузоподъемность статическая - 16.8 кн;
- Грузоподъемность динамическая - 12.1 кн;
Габаритные и посадочные размеры:
- Радиус наружней фаски - 0.3 мм;
- Масса - 0.032 кг;
- Ширина наружной обоймы (C) - 20 мм;
- Высота. мм - 20;
- Внешний диаметр - 23 мм;
- Внутренний диаметр - 15 мм;
Прочие характеристики:
- Уплотнение - нет;
- Количество дорожек качения - 2;
- Диаметр отверстия комплекта шариков/роликов (Fw) - 15 мм;
- Размеры. мм - 15x23x20;
Классификация:
- Обозначение - rnafw152320;
- Форма роликов - игольчатые;
- Тела качения - ролики;
- Основной тип - роликовый игольчатый;
В таблице приведены основные размеры подшипника RNAFW152320, технические характеристики и номинальные значения.
Таблица модификаций подшипника RNAFW152320
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| BK152320 | Игольчатый роликовый подшипник со штампованным наружным кольцом с закрытым торцом. | 15 | 23 | 20 | 0.0259 |
| HK152320 | Игольчатый роликовый подшипник со штампованным наружным кольцом и открытыми торцами. | 15 | 23 | 20 | 0.0244 |
| RLM152320-1 | Роликовый игольчатый подшипник, двухрядный. | 15 | 23 | 20 | 0.026 |
Модификации подшипника RNAFW152320 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника RNAFW152320
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| NSK | RNAFW152320 | 15 | 23 | 20 | ISO |
| IKO | RNAFW152320 | 15 | 23 | 20 | ISO |
| JNS | RNAFW152320 | 15 | 23 | 20 | ISO |
Аналог подшипника RNAFW152320 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
