Роликовый подшипник 67204A

Подшипник 67204A — это отечественный роликовый радиально-упорный подшипник, однорядный, повышенной грузоподъемности с упорным бортом на наружном кольце, обозначение основновного исполнения 67204, размер 20*47*14 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 20 мм
Наружный диаметр: 47 мм
Ширина: 14 мм
Масса: 0.134 кг

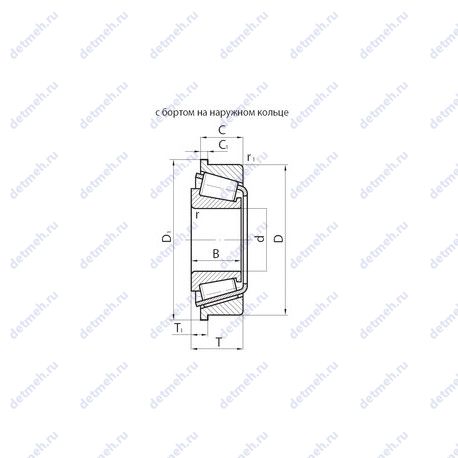

Подшипник 67204A чертеж — Чертеж подшипника 67204A

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Взаимозаменяемость

Таблица размеров и характеристик подшипника 67204A

Производитель ЕРК

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.36;
Расчетный коэффициент (Y) - 1.67;
Расчетный коэффициент (Y0) - 0.92;

Габаритные и посадочные размеры:

Ширина рабочая (T1) - 6.25;
Ширина (высота) (B) - 14 мм.;
Радиус наружней фаски - 1.0 мм.;
Масса - 0.134 кг;
Ширина наружной обоймы (C) - 12 мм.;
Ширина рабочая (T) - 15.25 мм.;
Внешний диаметр - 47 мм., 47;
Внутренний диаметр - 20 мм., 20;

Прочие характеристики:

Размер (C1) - 3.0 мм.;
Размер (D1) - 51 мм.;
Размер (r1 min.) - 1.0 мм.;
Номер по ГОСТ - 67204a;
Уплотнение - нет;
Количество дорожек качения - 1;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 11000 об/мин;
Частота вращения предельная при пластичной смазке - 8000 об/мин;
Грузоподъемность статическая - 28.2 кн;
Грузоподъемность динамическая - 27.7 кн;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 67204A, технические характеристики и номинальные значения.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
7204A	20	47	14
