Роликовый подшипник RNA 6904UU

Подшипник RNA 6904UU — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения 6904, размер 25*37*30 мм.

Стандарт: ISO
Бренды: IKO, JNS
Внутренний диаметр: 25 мм
Наружный диаметр: 37 мм
Ширина: 30 мм
Масса: 0.0955 кг

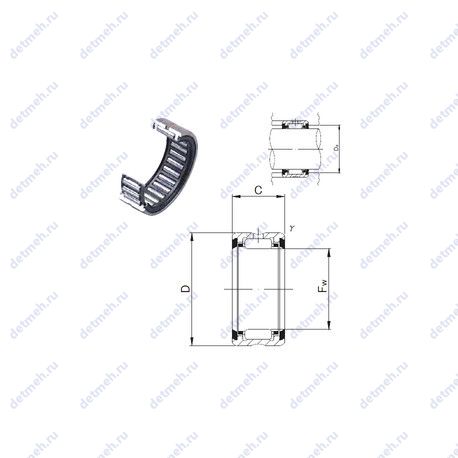

Подшипник RNA 6904UU чертеж — Чертеж подшипника RNA 6904UU

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс RNA — Игольчатый подшипник без внутреннего кольца, смазочное отверстие в наружном кольце.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника RNA 6904UU

Производитель JNS

Компания Japan Nose Seiko была основана как производитель подшипниковых деталей в 1961 году. В 1979 начали производство и продажу подшипников и опорных роликов. Продукция отличается высокой точностью, надежностью и долговечностью. Широко используются в производственных линиях, таких как цифровая бытовая техника, производственные мощности, точная строительная техника и электронные микроскопы.

Габаритные и посадочные размеры:

Радиус наружней фаски - 0.3 мм;
Внутренний диаметр - 25 мм;
Внешний диаметр - 37 мм;
Высота. мм - 30;
Ширина наружной обоймы (C) - 30 мм;
Масса - 0.096 кг;

Классификация:

Тела качения - ролики;
Форма роликов - игольчатые;
Обозначение - rna 6904uu;
Основной тип - роликовый игольчатый;

Прочие характеристики:

Размеры. мм - 25x37x30;
Размер сопряженных деталей (Da max.) - 35;
Количество дорожек качения - 1;
Уплотнение - есть;
Диаметр отверстия комплекта шариков/роликов (Fw) - 25 мм;

Пропускная способность:

Грузоподъемность динамическая - 33 кн;
Грузоподъемность статическая - 44.5 кн;
Частота вращения предельная - 7 500 об/мин;

Производитель IKO

IKO была первой компанией в Японии , которая начала технические разработки игольчатых роликоподшипников . На сегодняшний день это ведущий изготовитель с выдающимися достижениями в этой области . В отличие от стандартного вращательного способа использования подшипников , линейная серия расширила область применения до уровня скользящих устройств . Абсолютно новый продукт для повышения точности направляющих . IKO уже разработала множество продуктов , связанных с направляющими звеньями линейного перемещения . IKO также завоевала репутацию лидера в производстве направляющих линейного перемещения .

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 30 мм;
Внутренний диаметр - 25 мм;
Внешний диаметр - 37 мм;
Высота. мм - 30;
Масса - 0.0955 кг;
Радиус наружней фаски - 0.3 мм;

Классификация:

Тела качения - ролики;
Форма роликов - игольчатые;
Обозначение - rna 6904uu;
Основной тип - роликовый игольчатый;

Прочие характеристики:

Размеры. мм - 25x37x30;
Диаметр отверстия комплекта шариков/роликов (Fw) - 25 мм;
Количество дорожек качения - 1;
Уплотнение - есть;
Размер сопряженных деталей (Da max.) - 35;

Пропускная способность:

Грузоподъемность динамическая - 33 кн;
Грузоподъемность статическая - 44.6 кн;
Частота вращения предельная - 7 500 об/мин;

В таблице приведены основные размеры подшипника RNA 6904UU, технические характеристики и номинальные значения.

Таблица модификаций подшипника RNA 6904UU

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
6904	Основное исполнение.	20	37	9	0.038
F6904	Шариковые подшипники из нержавеющей стали.	20	37	9	0
6904N	Канавка для стопорного кольца на наружном кольце.	20	37	9	0.037
6904Z	Стальная шайба.	20	37	9	0.036
6904DW	Без кольцевой канавки и смазочных отверстий в наружном кольце.	18.75	37	9	0
6904LU	Двухкромочное нитриловое контактное уплотнение.	20	37	9	0.03
6904LB	Бесконтактное нитриловое уплотнение.	20	37	9	0.04
6904ZE	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	20	37	9	0.036
6904VV	Бессепараторный подшипник.	20	37	9	0.037
6904ZZ	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	20	37	9	0.038
6904DD	Роликовый игольчатый подшипник, однорядный.	20	37	9	0.039
6904NR	Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом.	20	37	9	0.037
6904NSE	Канавка под стопорное кольцо на наружном кольце подшипника.	20	37	9	0.036
6904NKE	Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника.	20	37	9	0.036
6904L11	Механически обработанный сепаратор из легкого сплава.	20	37	9	0
6904ZZE	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	20	37	9	0.036
6904LLB	Бесконтактное нитриловое уплотнение. Механически обработанный сепаратор из легкого сплава.	20	37	9	0.036
NA 6904	Игольчатый роликовый подшипник с размерами по ISO 15.	20	37	30	0.14
6904LLU	Двухкромочное нитриловое контактное уплотнение. Механически обработанный сепаратор из легкого сплава.	20	37	9	0.036
6904DDU	Роликовый игольчатый подшипник, однорядный.	20	37	9	0.037
F6904ZZ	Шариковые подшипники из нержавеющей стали. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	20	37	9	0
6904-RZ	Контактное армированное уплотнение из резины с уменьшенным трением с одной стороны подшипника.	20	37	9	0.04
6904-RS	Контактное уплотнение из полиуретана или резины с одной стороны подшипника.	20	37	9	0.04
NA6904R	Игольчатый роликовый подшипник с размерами по ISO 15.	20	37	30	0.141
6904-2RZ	Контактные уплотнения типа RZ с обеих сторон подшипника.	20	37	9	0.04
P6904-SB	Свободное соединение.	20	37	9	07
RNA 6904	Однорядный игольчатый роликоподшипник с сепаратором.	25	37	30	0.1
P6904-GB	Свободное соединение. Группа осевого преднатяга однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют легкий (GA), средний (GB) или тяжелый (GC) осевой преднатяг.	20	37	9	07
NA6904TT	Игольчатый роликовый подшипник с размерами по ISO 15. Механически обработанный сепаратор из текстолита.	20	37	31	0.14
6904ZZNR	Канавка и стопорное кольцо на наружном кольце. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	20	37	9	0.04
RNA6904R	Однорядный игольчатый роликоподшипник с сепаратором.	25	37	30	0.1
6904ZENR	Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	20	37	9	0.037
6904-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	20	37	9	0.038
6904-2RD	Роликовый игольчатый подшипник, однорядный.	20	37	9	0.036
6904-2RU	Роликовый игольчатый подшипник, однорядный.	20	37	9	0.036
6904LLUNR	Двухкромочное нитриловое контактное уплотнение. Канавка и стопорное кольцо на наружном кольце. Механически обработанный сепаратор из легкого сплава.	20	37	9	0.03
F-6904LLU	Шариковые подшипники из нержавеющей стали. Двухкромочное нитриловое контактное уплотнение. Механически обработанный сепаратор из легкого сплава.	20	37	9	0.03
6904-2NSE	Канавка под стопорное кольцо на наружном кольце подшипника.	20	37	9	0.036
6904L11ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. Механически обработанный сепаратор из легкого сплава.	20	37	9	0
6904-2NKE	Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника.	20	37	9	0.036

Модификации подшипника RNA 6904UU - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника RNA 6904UU

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
IKO	RNA 6904UU	25	37	30	ISO
JNS	RNA 6904UU	25	37	30	ISO

Аналог подшипника RNA 6904UU — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
