Роликовый подшипник RNA 4906UU

Подшипник RNA 4906UU — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения 4906, размер 35*47*17 мм.

Стандарт: ISO
Бренды: IKO, JNS
Внутренний диаметр: 35 мм
Наружный диаметр: 47 мм
Ширина: 17 мм
Масса: 0.071 кг

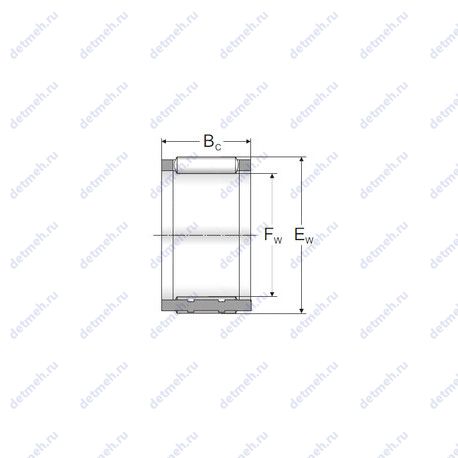

Подшипник RNA 4906UU чертеж — Чертеж подшипника RNA 4906UU

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс RNA — Игольчатый подшипник без внутреннего кольца, смазочное отверстие в наружном кольце.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника RNA 4906UU

Производитель JNS

Компания Japan Nose Seiko была основана как производитель подшипниковых деталей в 1961 году. В 1979 начали производство и продажу подшипников и опорных роликов. Продукция отличается высокой точностью, надежностью и долговечностью. Широко используются в производственных линиях, таких как цифровая бытовая техника, производственные мощности, точная строительная техника и электронные микроскопы.

Габаритные и посадочные размеры:

Радиус наружней фаски - 0.3 мм;
Внутренний диаметр - 35 мм;
Внешний диаметр - 47 мм;
Высота. мм - 17;
Ширина наружной обоймы (C) - 17 мм;
Масса - 0.071 кг;

Классификация:

Тела качения - ролики;
Форма роликов - игольчатые;
Обозначение - rna 4906uu;
Основной тип - роликовый игольчатый;

Прочие характеристики:

Размеры. мм - 35x47x17;
Размер сопряженных деталей (Da max.) - 45;
Количество дорожек качения - 1;
Уплотнение - есть;
Диаметр отверстия комплекта шариков/роликов (Fw) - 35 мм;

Пропускная способность:

Грузоподъемность динамическая - 21.6 кн;
Грузоподъемность статическая - 28.4 кн;
Частота вращения предельная - 5 500 об/мин;

Производитель IKO

IKO была первой компанией в Японии , которая начала технические разработки игольчатых роликоподшипников . На сегодняшний день это ведущий изготовитель с выдающимися достижениями в этой области . В отличие от стандартного вращательного способа использования подшипников , линейная серия расширила область применения до уровня скользящих устройств . Абсолютно новый продукт для повышения точности направляющих . IKO уже разработала множество продуктов , связанных с направляющими звеньями линейного перемещения . IKO также завоевала репутацию лидера в производстве направляющих линейного перемещения .

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 17 мм;
Внутренний диаметр - 35 мм;
Внешний диаметр - 47 мм;
Высота. мм - 17;
Масса - 0.071 кг;
Радиус наружней фаски - 0.3 мм;

Классификация:

Тела качения - ролики;
Форма роликов - игольчатые;
Обозначение - rna 4906uu;
Основной тип - роликовый игольчатый;

Прочие характеристики:

Размеры. мм - 35x47x17;
Диаметр отверстия комплекта шариков/роликов (Fw) - 35 мм;
Количество дорожек качения - 1;
Уплотнение - есть;
Размер сопряженных деталей (Da max.) - 45;

Пропускная способность:

Грузоподъемность динамическая - 21.5 кн;
Грузоподъемность статическая - 28.4 кн;
Частота вращения предельная - 5 500 об/мин;

В таблице приведены основные размеры подшипника RNA 4906UU, технические характеристики и номинальные значения.

Таблица модификаций подшипника RNA 4906UU

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NA 4906	Игольчатый роликовый подшипник с размерами по ISO 15.	30	47	17	0.114
NA4906R	Игольчатый роликовый подшипник с размерами по ISO 15.	30	47	17	0.101
NA4906S	Игольчатый роликовый подшипник с размерами по ISO 15. Сварной стальной сепаратор.	30	47	17	0.099
NA4906L	Игольчатый роликовый подшипник с размерами по ISO 15. Одно уплотнение.	35	47	18	0.107
NA4906D	Игольчатый роликовый подшипник с размерами по ISO 15.	30	47	17	0.11
RNA4906S	Однорядный игольчатый роликоподшипник с сепаратором. Сварной стальной сепаратор.	35	47	17	0.086
RNA4906L	Однорядный игольчатый роликоподшипник с сепаратором. Одно уплотнение.	35	47	17	0.072
RNA4906R	Однорядный игольчатый роликоподшипник с сепаратором.	35	47	17	0.069
NA4906LL	Игольчатый роликовый подшипник с размерами по ISO 15. Два уплотнения.	35	47	18	0.107
NA4906TT	Игольчатый роликовый подшипник с размерами по ISO 15. Механически обработанный сепаратор из текстолита.	30	47	18	0.105
RNA 4906	Однорядный игольчатый роликоподшипник с сепаратором.	35	47	17	0.069
RNA4906D	Однорядный игольчатый роликоподшипник с сепаратором.	35	47	17	0.11
NAG 4906	Полнокомплектный неразборной подшипник с большой номинальной нагрузкой..	30	47	17	0.103
NA 4906U	Игольчатый роликовый подшипник с размерами по ISO 15.	30	47	18	0.106
NAU 4906	Роликовый игольчатый подшипник, однорядный.	30	47	17	0.102
NA4906-XL	Игольчатый роликовый подшипник с размерами по ISO 15. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из легкого сплава.	30	47	17	0.101
RNA4906TT	Однорядный игольчатый роликоподшипник с сепаратором. Механически обработанный сепаратор из текстолита.	35	47	17	0.072
RNA 4906U	Однорядный игольчатый роликоподшипник с сепаратором.	35	47	17	0.071
NA 4906UU	Игольчатый роликоподшипник с размерами по ISO 15..	30	47	18	0.106
RNA4906LL	Однорядный игольчатый роликоподшипник с сепаратором. Два уплотнения.	35	47	17	0.072
RNA4906-XL	Однорядный игольчатый роликоподшипник с сепаратором. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из легкого сплава.	35	47	17	0.0694
NA 4906 RS	Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Игольчатый роликоподшипник с размерами по ISO 15..	30	47	18	0.119
RNA4906RLL	Однорядный игольчатый роликоподшипник с сепаратором. Два уплотнения.	35	47	17	0.22
NA4906-RSR	Игольчатый роликовый подшипник с размерами по ISO 15. Контактное уплотнение из полиуретана или резины с одной стороны подшипника.	30	47	18	104
NAG 4906UU	Роликовый игольчатый подшипник, однорядный.	30	47	17	0.103
NAU 4906UU	Роликовый игольчатый подшипник, однорядный.	30	47	17	0.102
RNA 4906 RS	Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Игольчатый подшипник без внутреннего кольца, смазочное отверстие в наружном кольце..	35	47	17	0.069
RNA4906-RSR	Однорядный игольчатый роликоподшипник с сепаратором. Контактное уплотнение из полиуретана или резины с одной стороны подшипника.	35	47	17	69
NA4906-2RSR	Игольчатый роликовый подшипник с размерами по ISO 15. Контактные уплотнения типа RS с обеих сторон подшипника.	30	47	18	104
NA 4906.2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Игольчатый роликоподшипник с размерами по ISO 15..	30	47	17	0.104
RNA4906-2RSR	Однорядный игольчатый роликоподшипник с сепаратором. Контактные уплотнения типа RS с обеих сторон подшипника.	35	47	17	69
RNA 4906.2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Игольчатый подшипник без внутреннего кольца, смазочное отверстие в наружном кольце..	35	47	17	0.069
NA 4906.2RS/W64	Игольчатый роликовый подшипник с размерами по ISO 15. Контактные уплотнения типа RS с обеих сторон подшипника. Без кольцевой канавки и смазочных отверстий в наружном кольце.	30	47	18	0.1

Модификации подшипника RNA 4906UU - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника RNA 4906UU

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
IKO	RNA 4906UU	35	47	17	ISO
JNS	RNA 4906UU	35	47	17	ISO

Аналог подшипника RNA 4906UU — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
