Роликовый подшипник RNA 4905UU

Подшипник RNA 4905UU — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения 4905, размер 30*42*17 мм.

Стандарт: ISO
Бренды: IKO, JNS
Внутренний диаметр: 30 мм
Наружный диаметр: 42 мм
Ширина: 17 мм
Масса: 0.063 кг

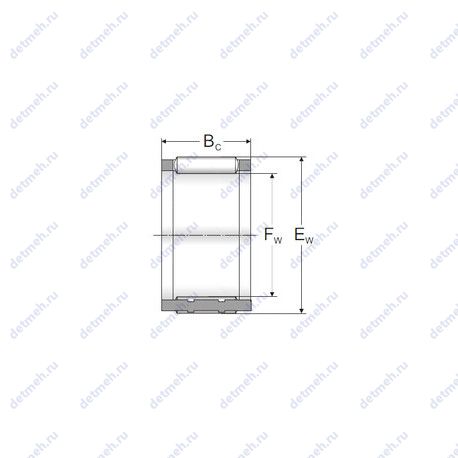

Подшипник RNA 4905UU чертеж — Чертеж подшипника RNA 4905UU

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс RNA — Игольчатый подшипник без внутреннего кольца, смазочное отверстие в наружном кольце.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника RNA 4905UU

Производитель JNS

Компания Japan Nose Seiko была основана как производитель подшипниковых деталей в 1961 году. В 1979 начали производство и продажу подшипников и опорных роликов. Продукция отличается высокой точностью, надежностью и долговечностью. Широко используются в производственных линиях, таких как цифровая бытовая техника, производственные мощности, точная строительная техника и электронные микроскопы.

Габаритные и посадочные размеры:

Радиус наружней фаски - 0.3 мм;
Внутренний диаметр - 30 мм;
Внешний диаметр - 42 мм;
Высота. мм - 17;
Ширина наружной обоймы (C) - 17 мм;
Масса - 0.063 кг;

Классификация:

Тела качения - ролики;
Форма роликов - игольчатые;
Обозначение - rna 4905uu;
Основной тип - роликовый игольчатый;

Прочие характеристики:

Размеры. мм - 30x42x17;
Размер сопряженных деталей (Da max.) - 40;
Количество дорожек качения - 1;
Уплотнение - есть;
Диаметр отверстия комплекта шариков/роликов (Fw) - 30 мм;

Пропускная способность:

Грузоподъемность динамическая - 20.3 кн;
Грузоподъемность статическая - 25.1 кн;
Частота вращения предельная - 6 500 об/мин;

Производитель IKO

IKO была первой компанией в Японии , которая начала технические разработки игольчатых роликоподшипников . На сегодняшний день это ведущий изготовитель с выдающимися достижениями в этой области . В отличие от стандартного вращательного способа использования подшипников , линейная серия расширила область применения до уровня скользящих устройств . Абсолютно новый продукт для повышения точности направляющих . IKO уже разработала множество продуктов , связанных с направляющими звеньями линейного перемещения . IKO также завоевала репутацию лидера в производстве направляющих линейного перемещения .

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 17 мм;
Внутренний диаметр - 30 мм;
Внешний диаметр - 42 мм;
Высота. мм - 17;
Масса - 0.063 кг;
Радиус наружней фаски - 0.3 мм;

Классификация:

Тела качения - ролики;
Форма роликов - игольчатые;
Обозначение - rna 4905uu;
Основной тип - роликовый игольчатый;

Прочие характеристики:

Размеры. мм - 30x42x17;
Диаметр отверстия комплекта шариков/роликов (Fw) - 30 мм;
Количество дорожек качения - 1;
Уплотнение - есть;
Размер сопряженных деталей (Da max.) - 40;

Пропускная способность:

Грузоподъемность динамическая - 20.3 кн;
Грузоподъемность статическая - 25.1 кн;
Частота вращения предельная - 6 500 об/мин;

В таблице приведены основные размеры подшипника RNA 4905UU, технические характеристики и номинальные значения.

Таблица модификаций подшипника RNA 4905UU

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NA 4905	Игольчатый роликовый подшипник с размерами по ISO 15.	25	42	17	0.088
NA4905R	Игольчатый роликовый подшипник с размерами по ISO 15.	25	42	17	0.088
NA4905S	Игольчатый роликовый подшипник с размерами по ISO 15. Сварной стальной сепаратор.	25	42	17	0.084
NA4905L	Игольчатый роликовый подшипник с размерами по ISO 15. Одно уплотнение.	30	42	18	0.093
NA4905M	Игольчатый роликовый подшипник с размерами по ISO 15.	25	42	17	0.0925
RNA4905R	Однорядный игольчатый роликоподшипник с сепаратором.	30	42	17	0.061
RNA4905S	Однорядный игольчатый роликоподшипник с сепаратором. Сварной стальной сепаратор.	30	42	17	0.07
NA4905LL	Игольчатый роликовый подшипник с размерами по ISO 15. Два уплотнения.	30	42	18	0.093
NA4905TT	Игольчатый роликовый подшипник с размерами по ISO 15. Механически обработанный сепаратор из текстолита.	25	42	18	0.093
RNA 4905	Однорядный игольчатый роликоподшипник с сепаратором.	30	42	17	0.063
RNA4905M	Однорядный игольчатый роликоподшипник с сепаратором.	30	42	17	0.064
RNA4905L	Однорядный игольчатый роликоподшипник с сепаратором. Одно уплотнение.	30	42	17	0.063
NAG 4905	Полнокомплектный неразборной подшипник с большой номинальной нагрузкой..	25	42	17	0.0895
NA 4905U	Игольчатый роликовый подшипник с размерами по ISO 15.	25	42	18	0.0875
NAU 4905	Роликовый игольчатый подшипник, однорядный.	25	42	17	0.089
NA4905-XL	Игольчатый роликовый подшипник с размерами по ISO 15. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из легкого сплава.	25	42	17	0.088
RNA4905TT	Однорядный игольчатый роликоподшипник с сепаратором. Механически обработанный сепаратор из текстолита.	30	42	17	0.063
RNA 4905U	Однорядный игольчатый роликоподшипник с сепаратором.	30	42	17	0.063
NA 4905UU	Игольчатый роликоподшипник с размерами по ISO 15..	25	42	18	0.0875
RNA4905LL	Однорядный игольчатый роликоподшипник с сепаратором. Два уплотнения.	30	42	17	0.063
RNA4905-XL	Однорядный игольчатый роликоподшипник с сепаратором. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из легкого сплава.	30	42	17	0.061
NAG 4905UU	Роликовый игольчатый подшипник, однорядный.	25	42	17	0.0895
NA 4905 RS	Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Игольчатый роликоподшипник с размерами по ISO 15..	25	42	18	0.106
NA4905-RSR	Игольчатый роликовый подшипник с размерами по ISO 15. Контактное уплотнение из полиуретана или резины с одной стороны подшипника.	25	42	18	89.5
NAU 4905UU	Роликовый игольчатый подшипник, однорядный.	25	42	17	0.089
RNA4905RLL	Однорядный игольчатый роликоподшипник с сепаратором. Два уплотнения.	30	42	17	0.06
RNA 4905 RS	Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Игольчатый подшипник без внутреннего кольца, смазочное отверстие в наружном кольце..	30	42	17	0.075
RNA4905-RSR	Однорядный игольчатый роликоподшипник с сепаратором. Контактное уплотнение из полиуретана или резины с одной стороны подшипника.	30	42	17	60
NA4905-2RSR	Игольчатый роликовый подшипник с размерами по ISO 15. Контактные уплотнения типа RS с обеих сторон подшипника.	25	42	18	89.5
NA 4905.2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Игольчатый роликоподшипник с размерами по ISO 15..	25	42	17	0.09
RNA4905-2RSR	Однорядный игольчатый роликоподшипник с сепаратором. Контактные уплотнения типа RS с обеих сторон подшипника.	30	42	17	60
RNA 4905.2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Игольчатый подшипник без внутреннего кольца, смазочное отверстие в наружном кольце..	30	42	17	0.06

Модификации подшипника RNA 4905UU - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника RNA 4905UU

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
IKO	RNA 4905UU	30	42	17	ISO
JNS	RNA 4905UU	30	42	17	ISO

Аналог подшипника RNA 4905UU — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
